Detailzeichnungen Kunststoff PSK-Türen

Detailzeichnungen PSK-Türen Kunststoff

Regeldetails, Profil-Schnitte und CAD-Pläne

An dieser Stelle zeigen wir Ihnen alle Regeldetails, Profil-Schnitte und CAD-Pläne der bei uns erhältlichen PSK-Türen aus Kunststoff. Anhand dieser Detailzeichnungen können Sie genauestens alle Maße und Details unserer PSK-Türen einsehen. Hier finden Sie alle Profile Ihres PSK-Rahmens, um die Montage bereits bestens vorbereiten zu können. Dadurch wird die Konfiguration ein Kinderspiel. Für den Einbau der PSK-Türen empfehlen wir den RAL-Richtlinien entsprechend die PSK-Türen zu montieren.

Detailzeichnungen Ideal 4000

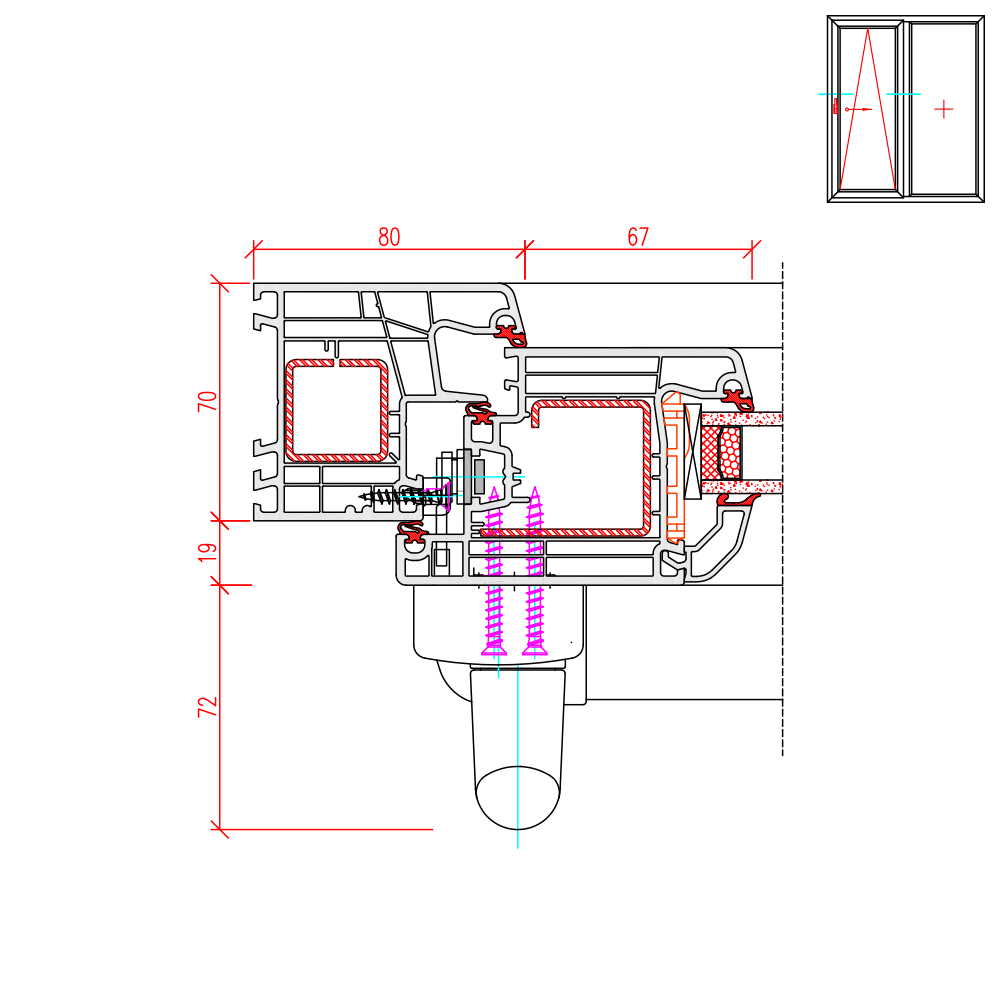

Ideal 4000 - Detail Griffseite
Ideal 4000 - Detail Griffseite
Ideal 4000 - Detail Höhenschnitt
Ideal 4000 - Detail Höhenschnitt
Ideal 4000 - Pfostendetail
Ideal 4000 - Pfostendetail

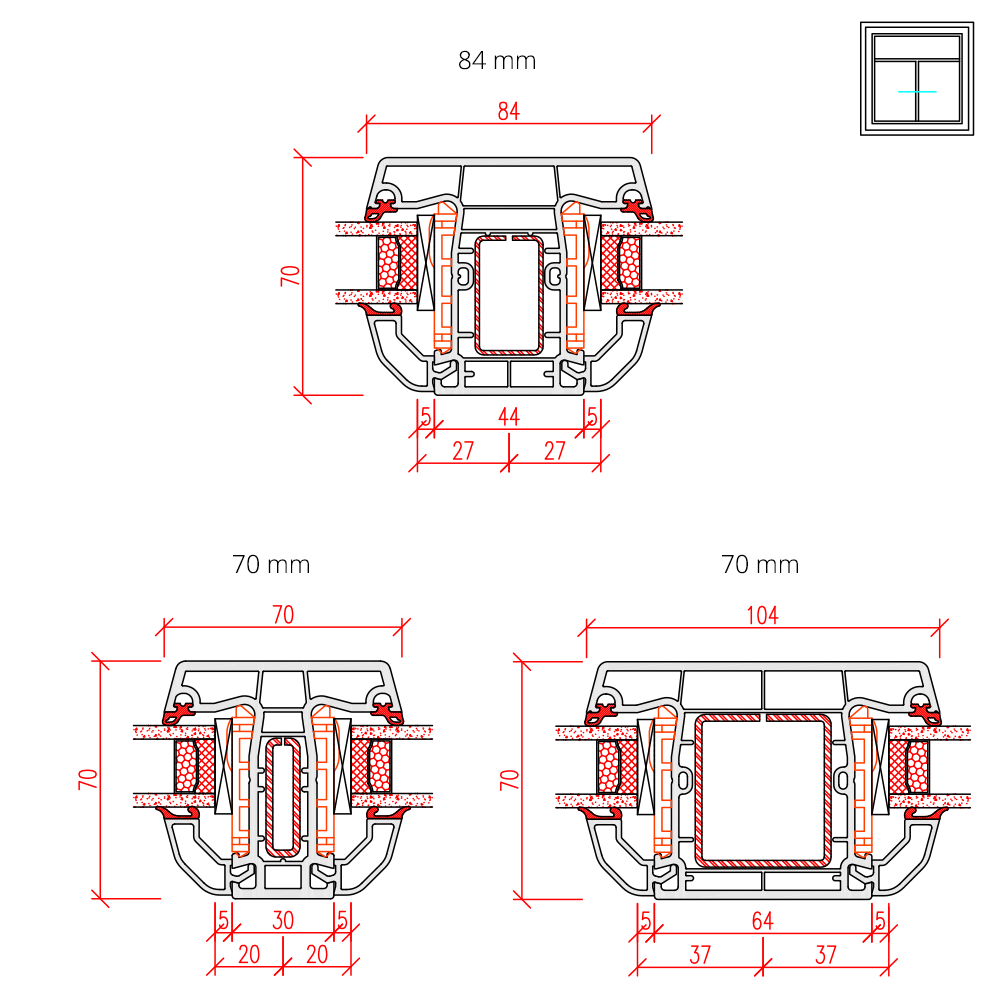

Ideal 4000 PSK Glasteilende Sprossen
Ideal 4000 PSK Glasteilende Sprossen

Bankanschlussprofile

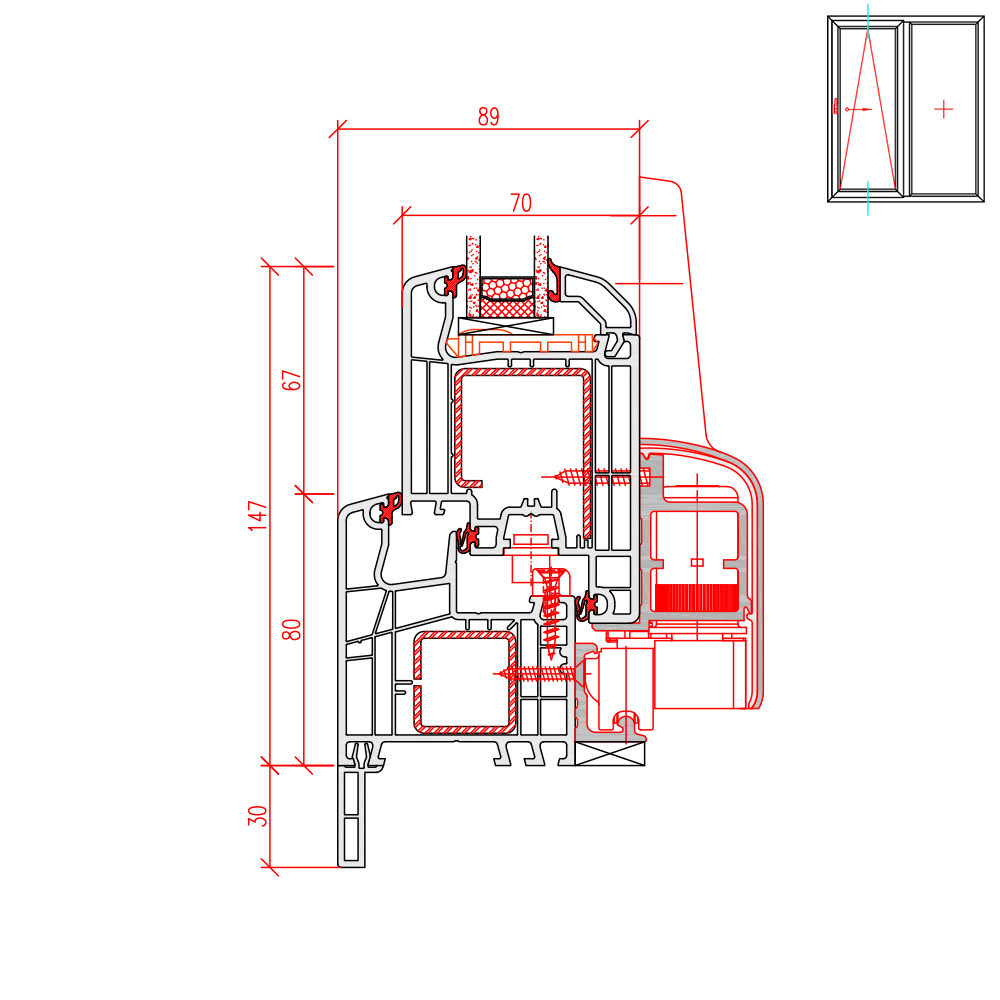

Ideal 4000 PSK Bankanschlussprofil Steinbank 30mm
Ideal 4000 PSK Bankanschlussprofil Steinbank 30mm

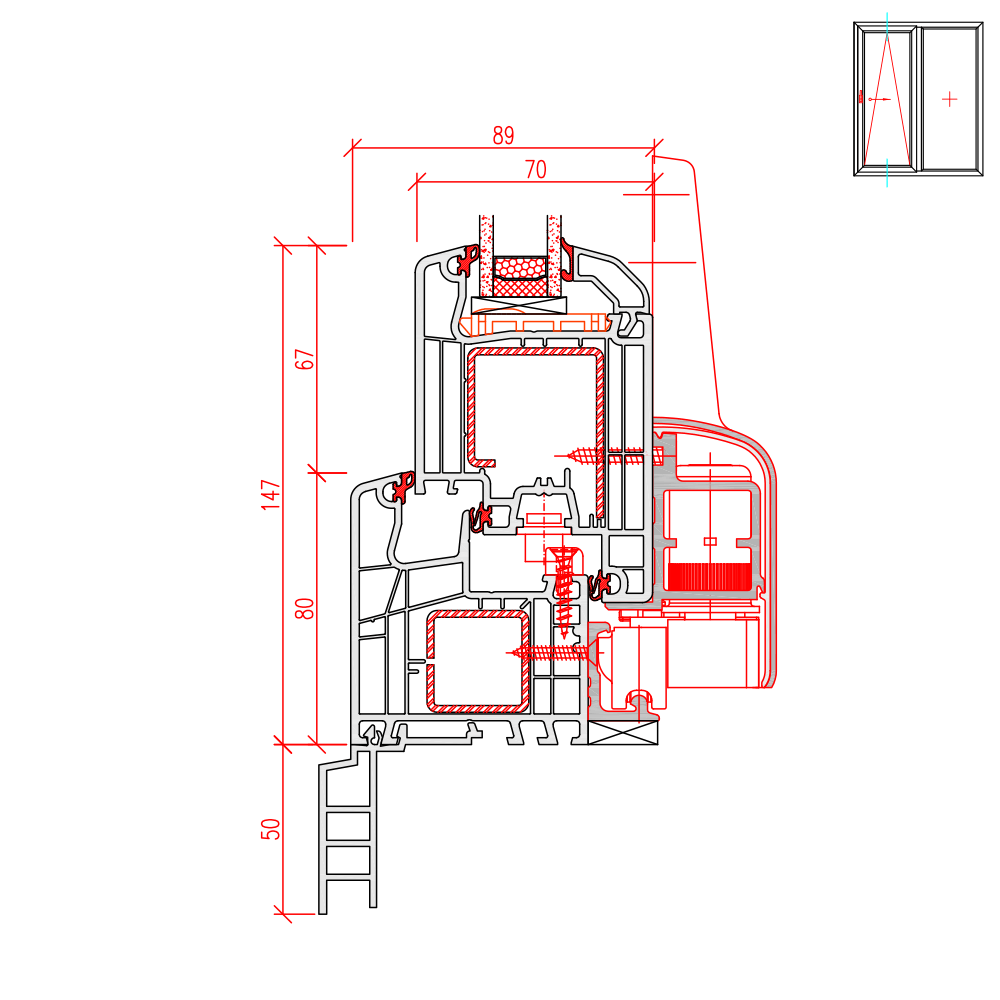

Ideal 4000 PSK Bankanschlussprofil Steinbank 50mm
Ideal 4000 PSK Bankanschlussprofil Steinbank 50mm

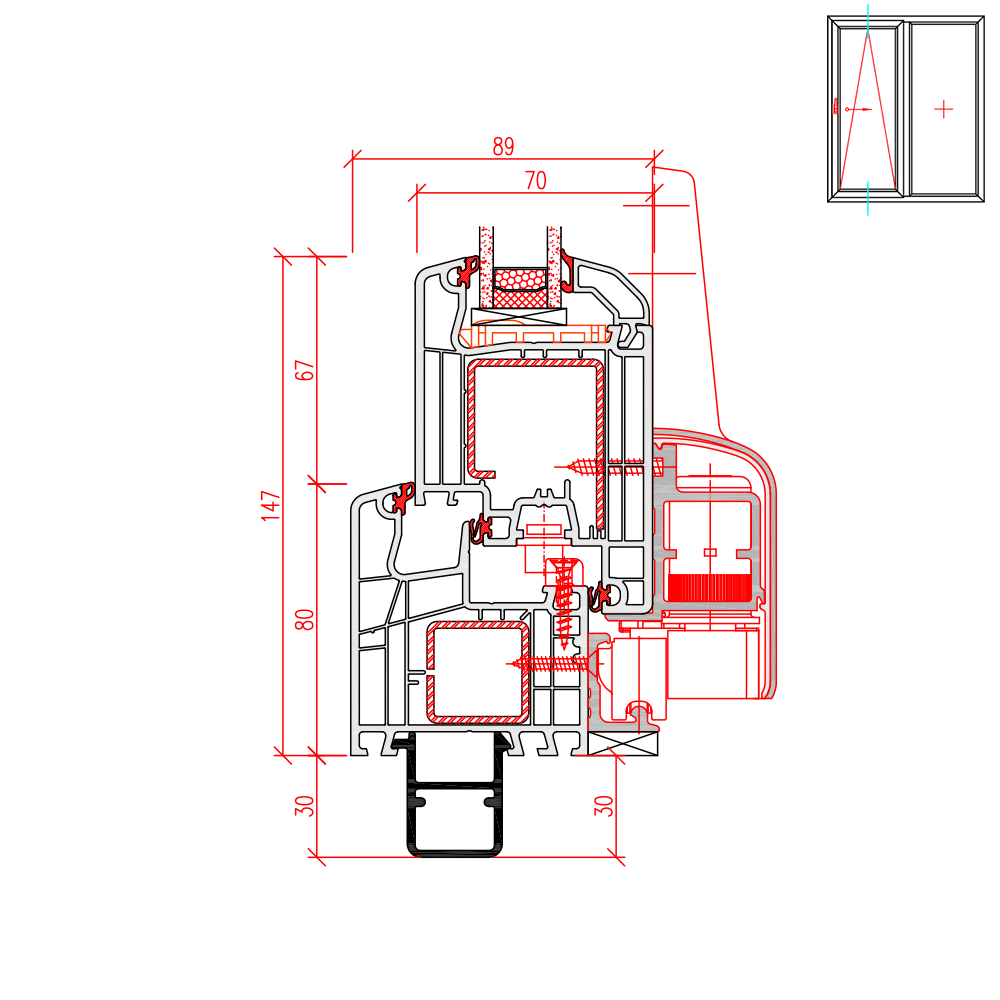

Ideal 4000 PSK Bankanschlussprofil Neubau 30mm
Ideal 4000 PSK Bankanschlussprofil Neubau 30mm

Rollladenführungsschienen

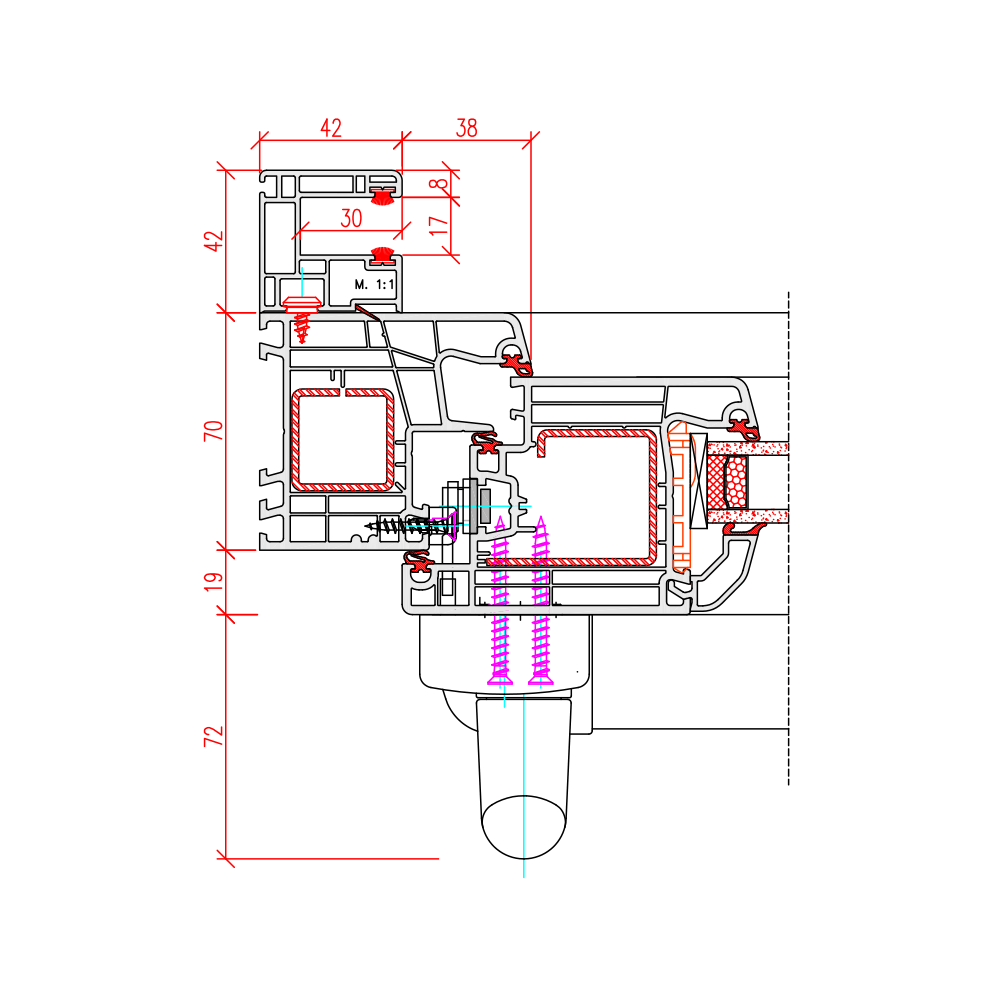

Ideal 4000 PSK Rollladenführungsschiene Neubau
Ideal 4000 PSK Rollladenführungsschiene Neubau

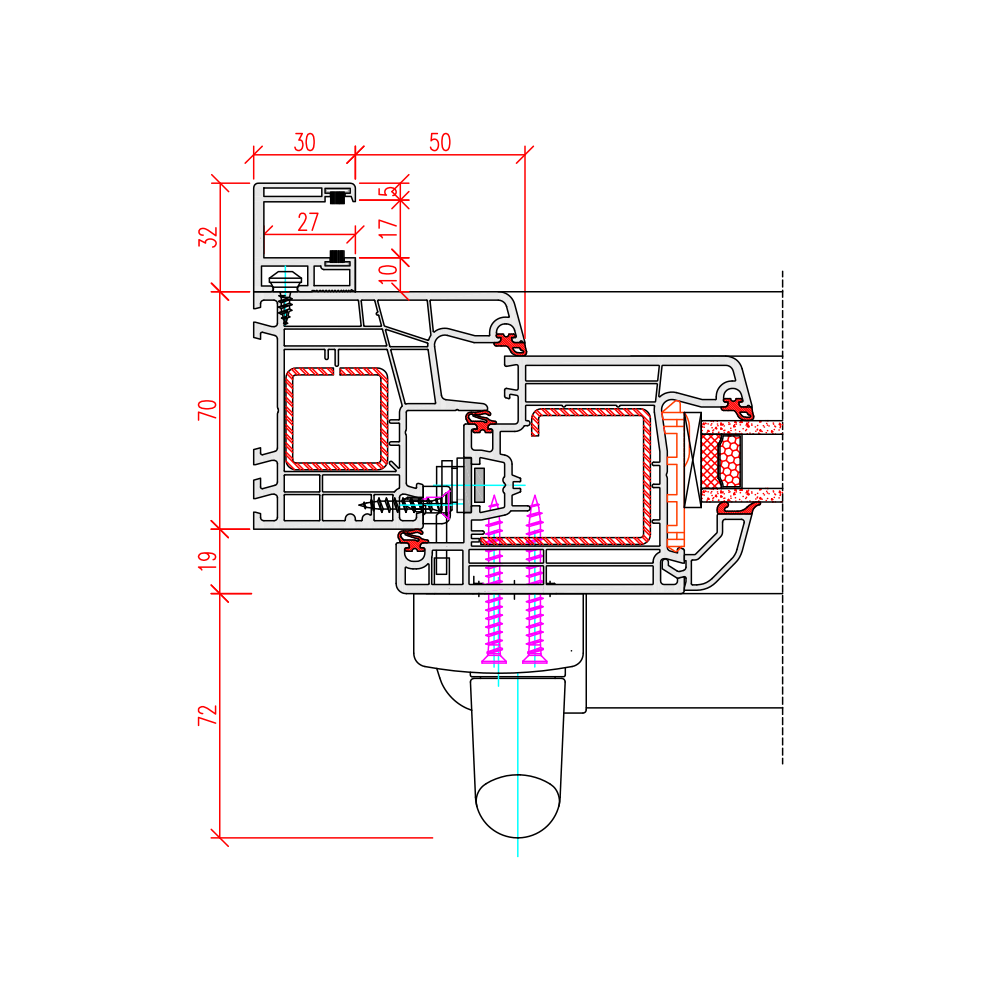

Ideal 4000 PSK Rollladenführungsschiene Altbau
Ideal 4000 PSK Rollladenführungsschiene Altbau

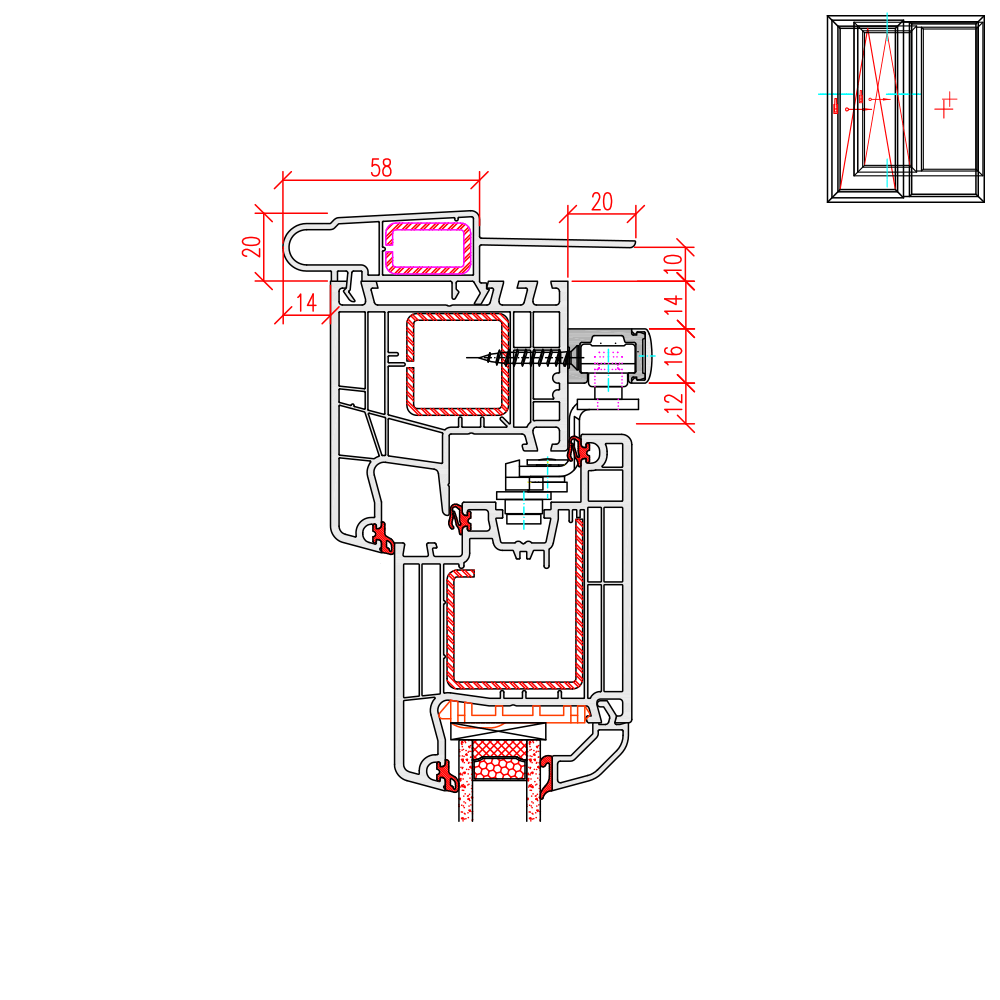

Ideal 4000 PSK Rollladendeckelaufnahme Neubau
Ideal 4000 PSK Rollladendeckelaufnahme Neubau

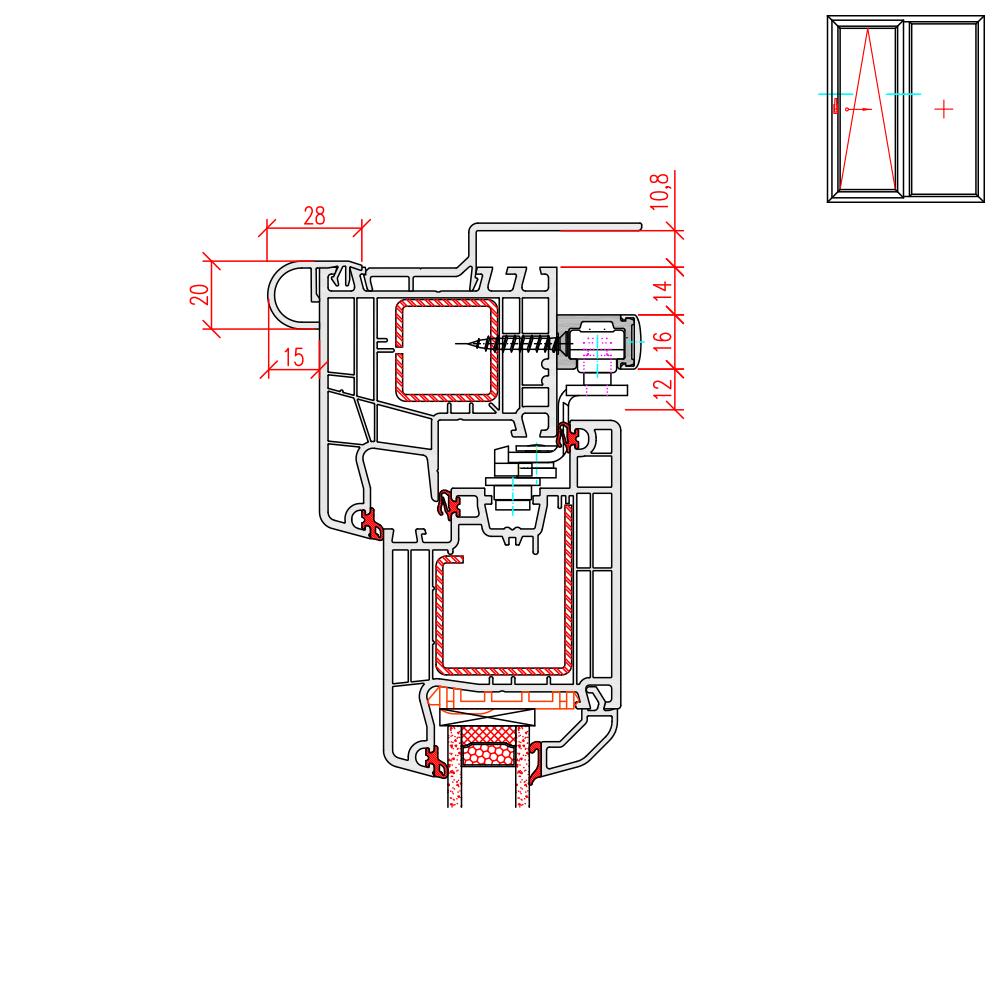

Ideal 4000 PSK Rollladendeckelaufnahme Altbau
Ideal 4000 PSK Rollladendeckelaufnahme Altbau

Rahmenverbreiterungen

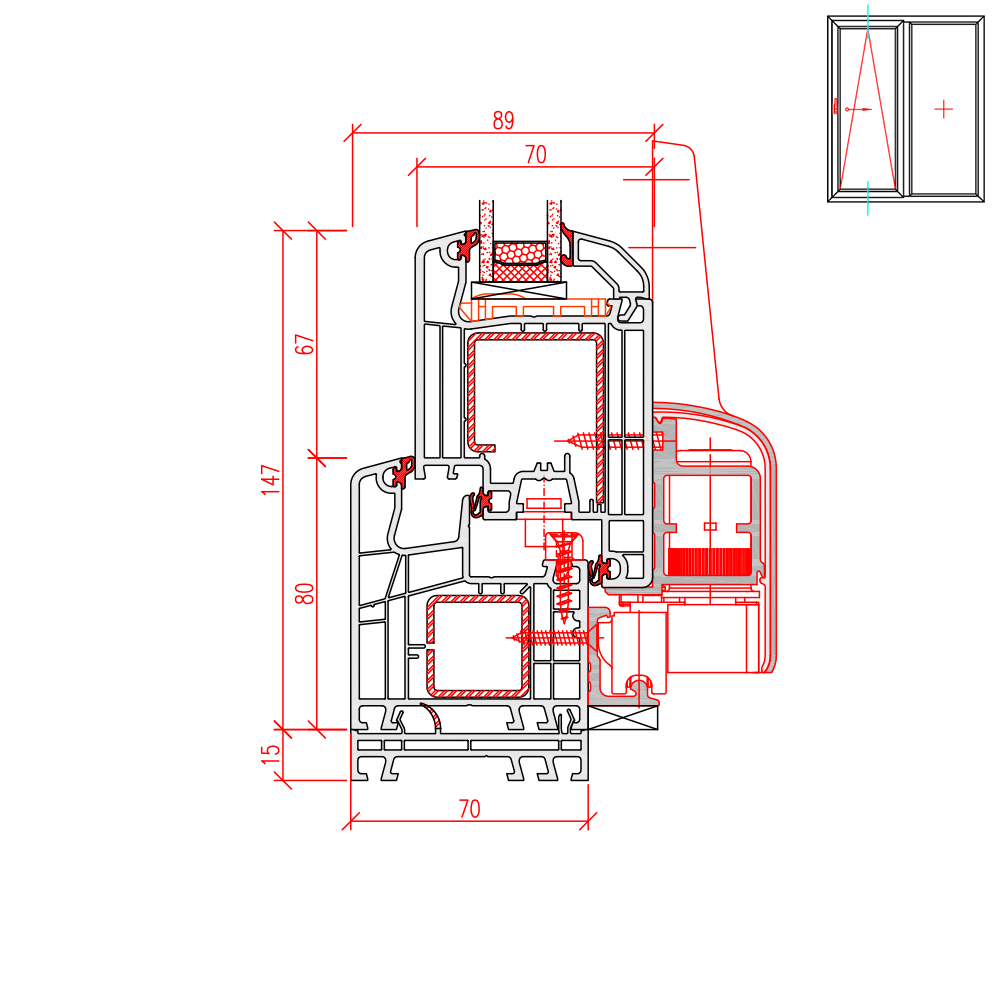

Ideal 4000 PSK mit Rahmenverbreiterung 15mm
Ideal 4000 PSK mit Rahmenverbreiterung 15mm

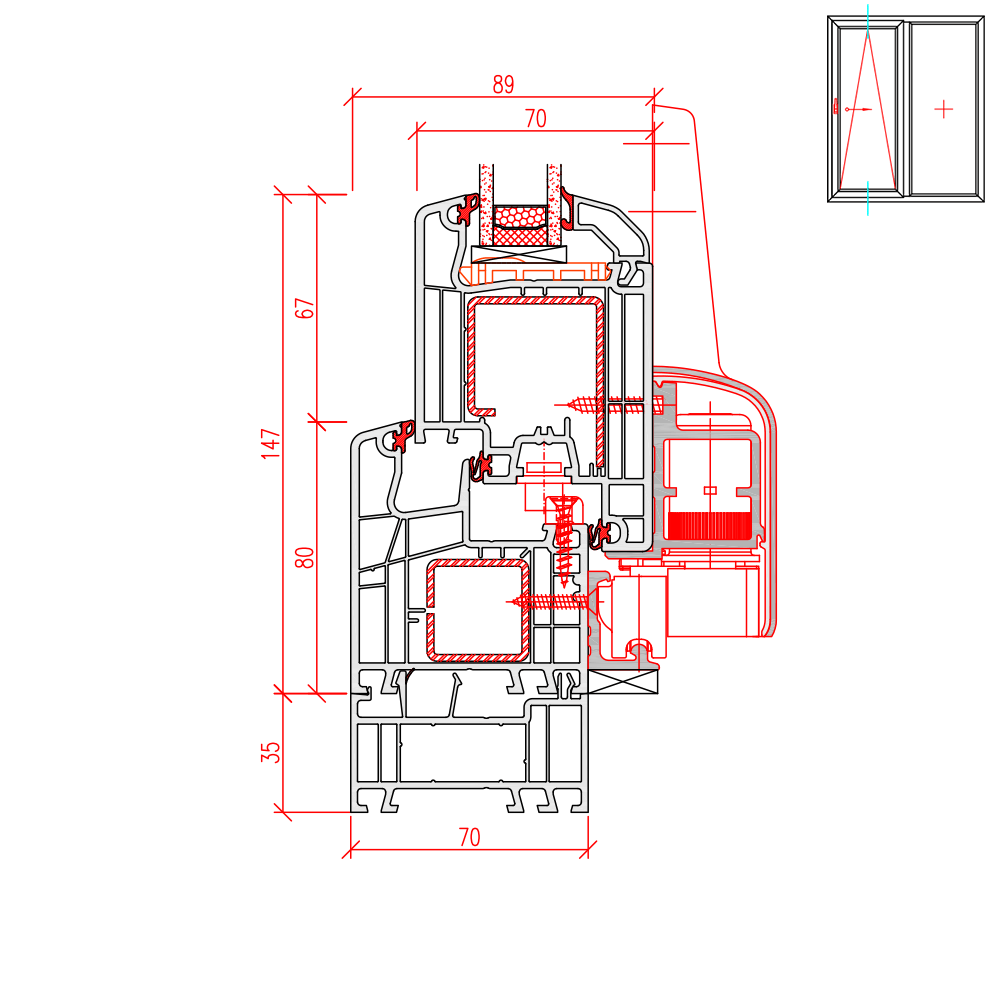

Ideal 4000 PSK mit Rahmenverbreiterung 35mm
Ideal 4000 PSK mit Rahmenverbreiterung 35mm

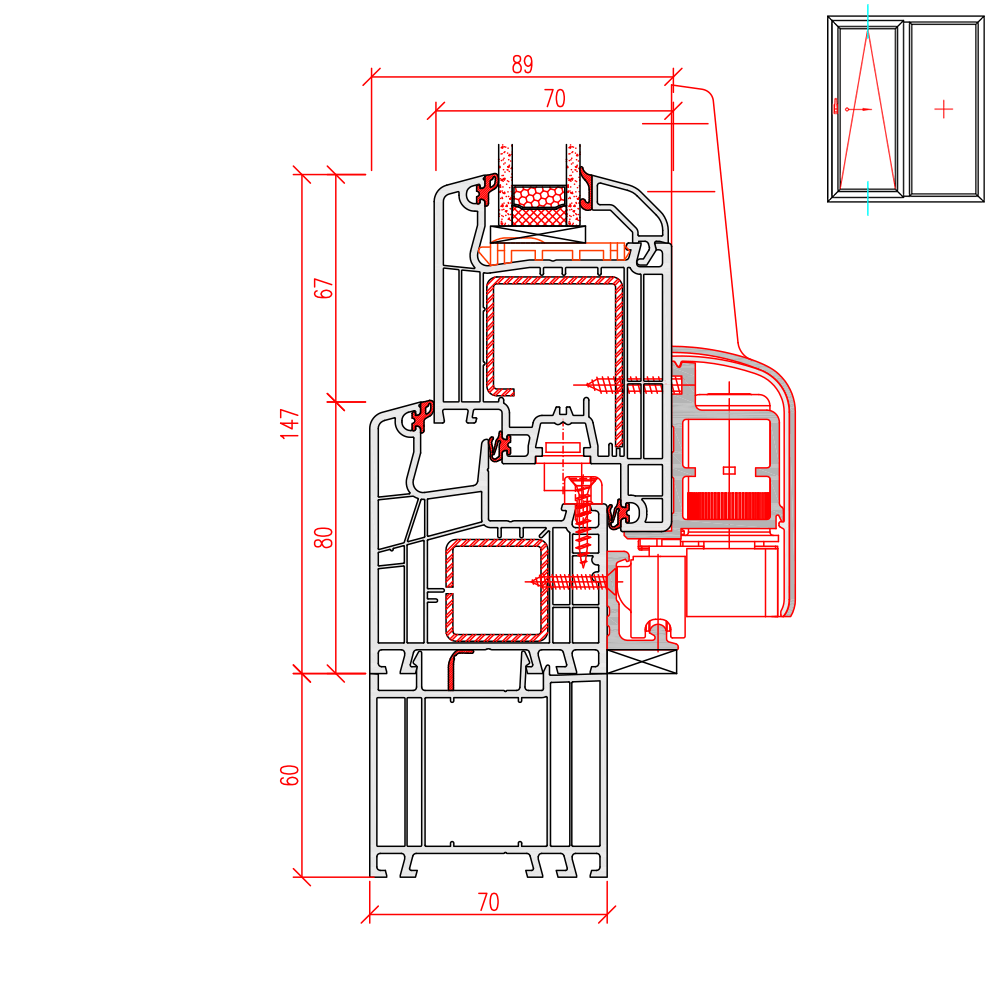

Ideal 4000 PSK mit Rahmenverbreiterung 60mm
Ideal 4000 PSK mit Rahmenverbreiterung 60mm

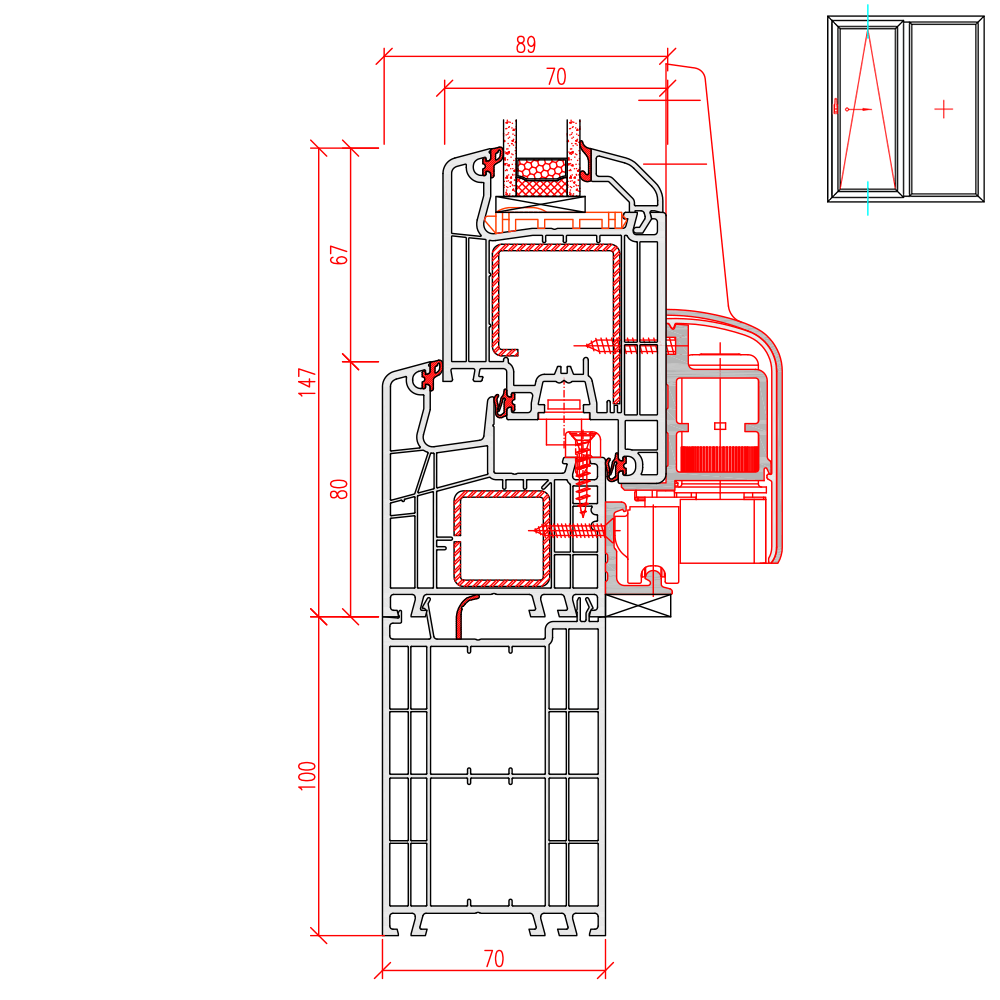

Ideal 4000 PSK mit Rahmenverbreiterung 100mm
Ideal 4000 PSK mit Rahmenverbreiterung 100mm

Rollladen

Ideal 4000 PSK mit Aufsatzrollladen Top Mini 210
Ideal 4000 PSK mit Aufsatzrollladen Top Mini 210
Ideal 4000 PSK mit Aufsatzrollladen Top Duo 240
Ideal 4000 PSK mit Aufsatzrollladen Top Duo 240

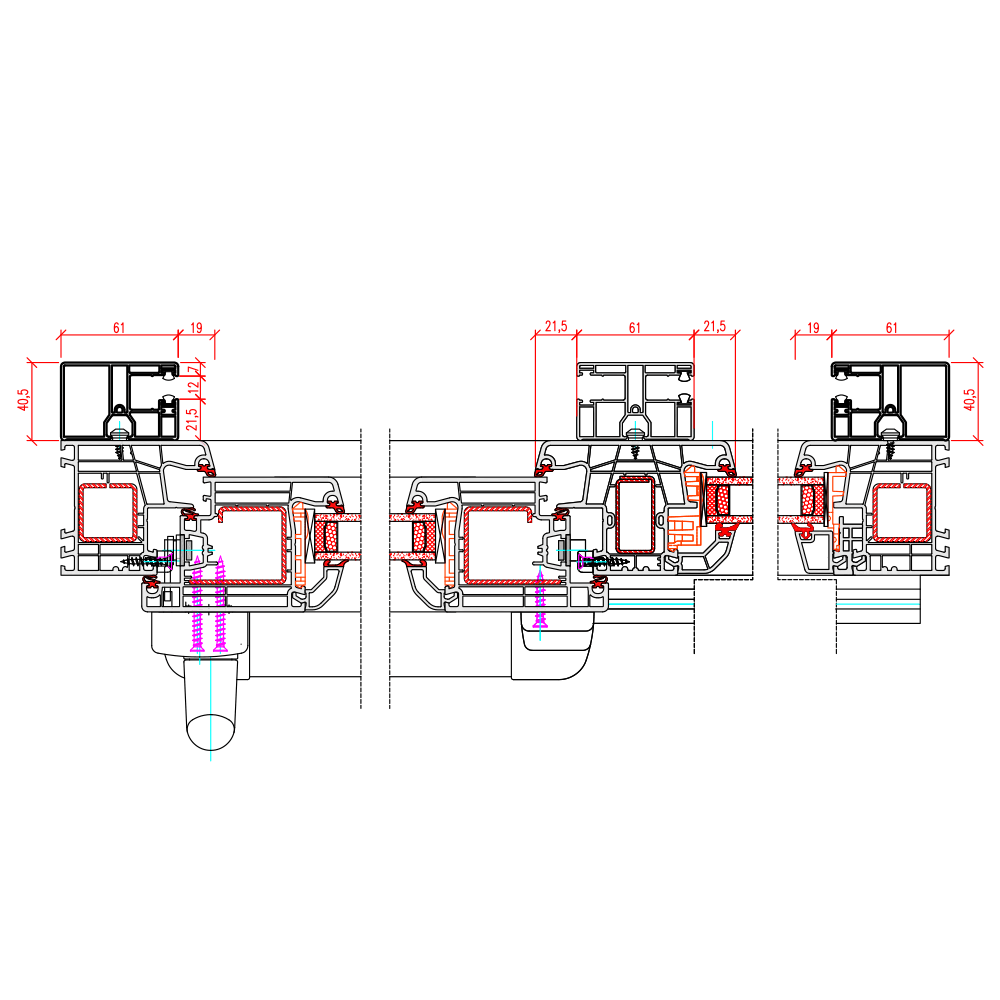

Ideal 4000 PSK Aufsatzrollladen Horizontalschnitt
Ideal 4000 PSK Aufsatzrollladen Horizontalschnitt
Ideal 4000 PSK mit Vorbaurollladen NOVA
Ideal 4000 PSK mit Vorbaurollladen NOVA

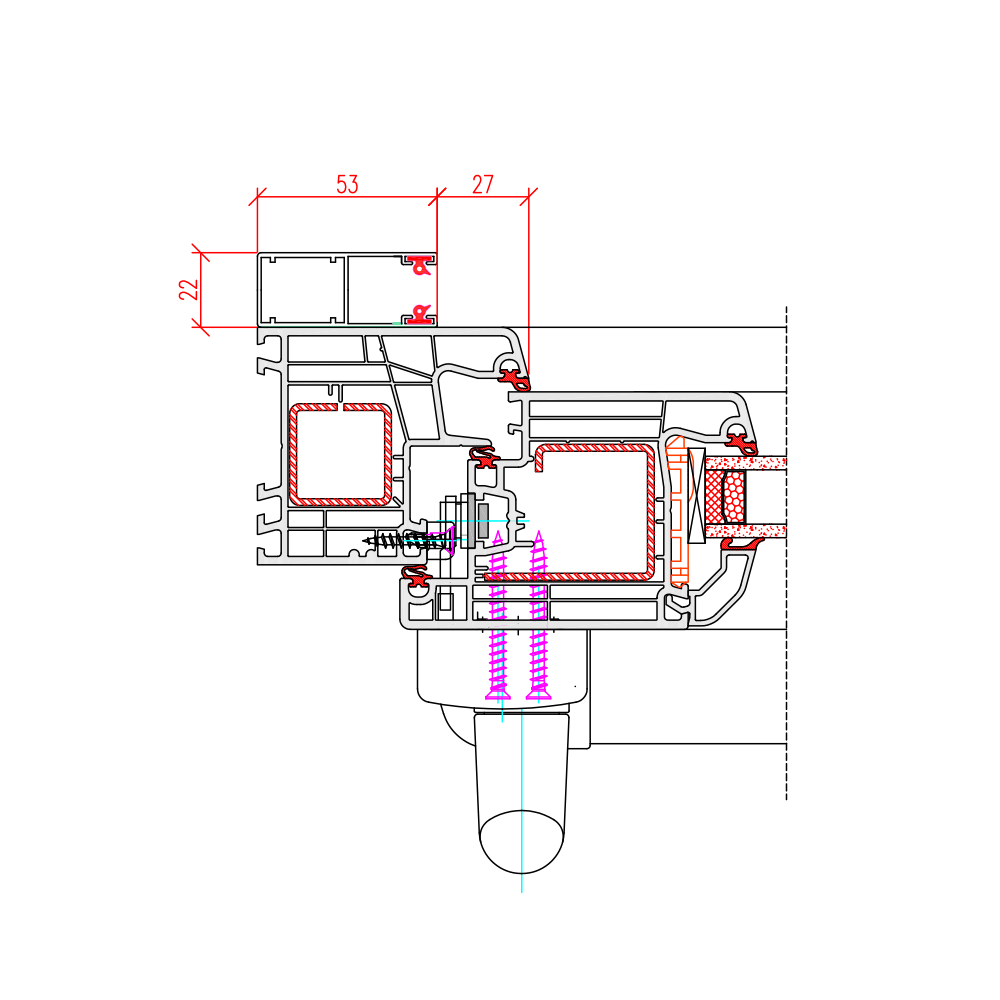

Ideal 4000 PSK mit Vorbaurollladenschiene
Ideal 4000 PSK mit Vorbaurollladenschiene

Zum Seitenanfang

Detailzeichnungen Ideal 5000

Bankanschlussprofile

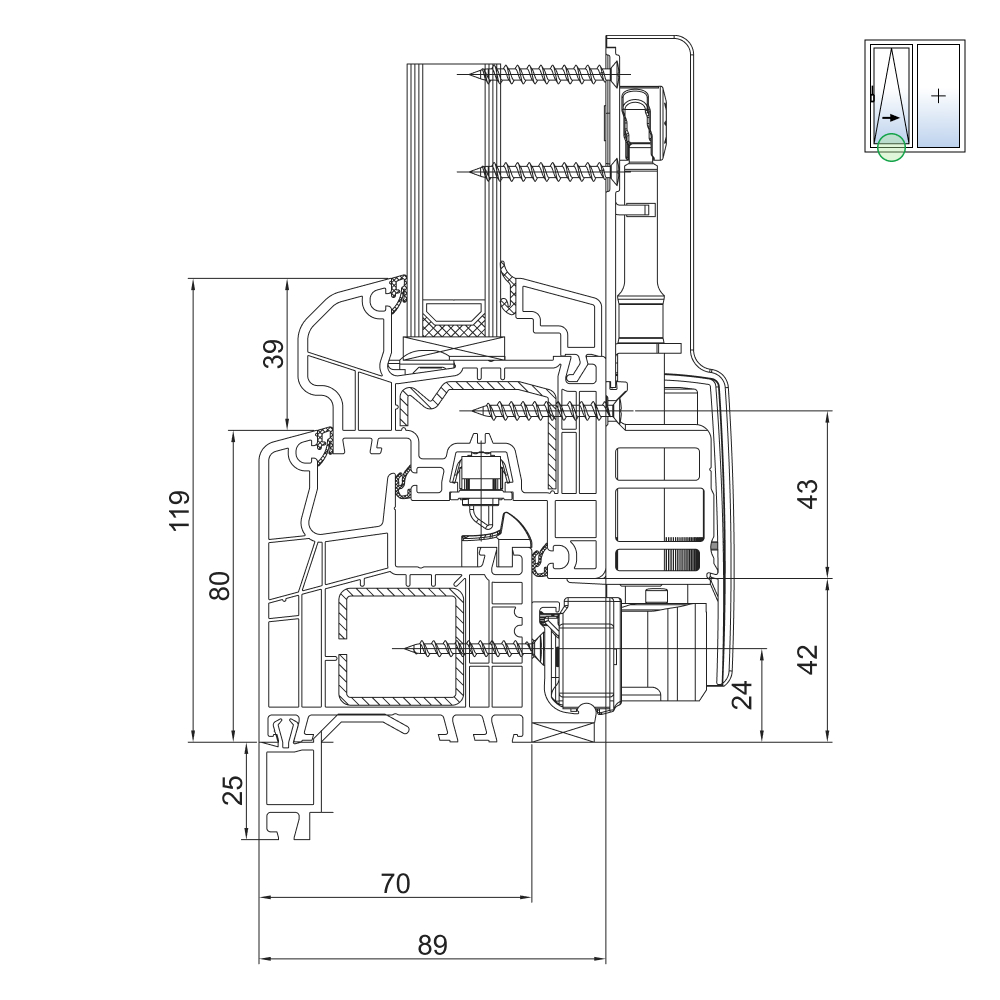

Ideal 5000 PSK Bankanschlussprofil Steinbank 25mm
Ideal 5000 PSK Bankanschlussprofil Steinbank 25mm

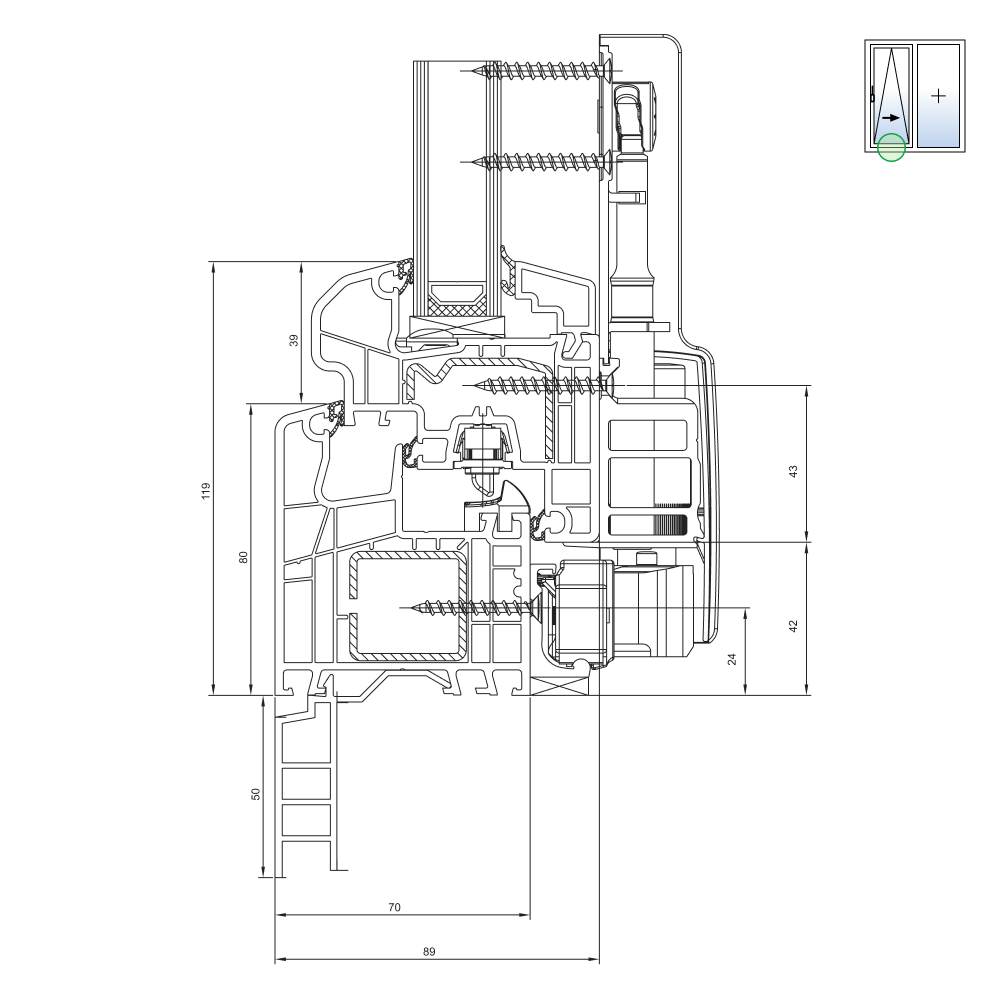

Ideal 5000 PSK Bankanschlussprofil Steinbank 50mm
Ideal 5000 PSK Bankanschlussprofil Steinbank 50mm

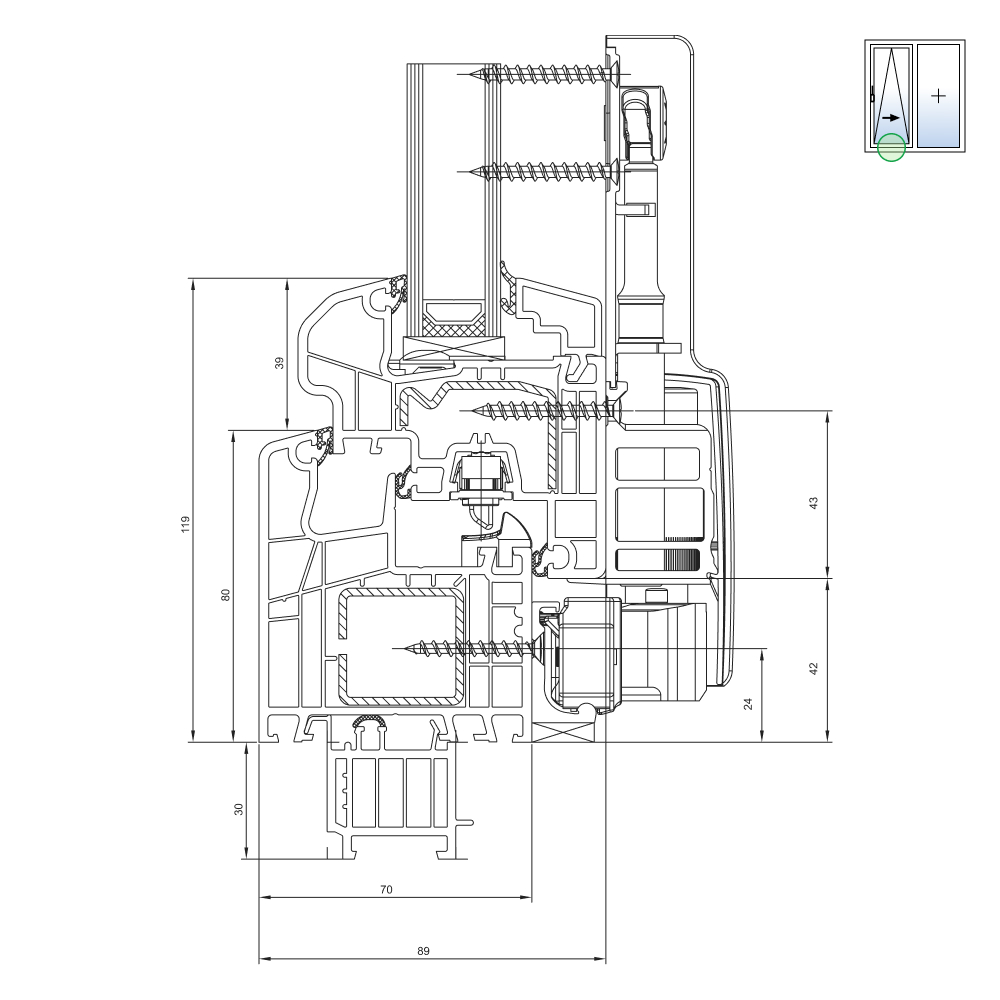

Ideal 5000 PSK Bankanschlussprofil Neubau 30mm
Ideal 5000 PSK Bankanschlussprofil Neubau 30mm

Rollladenführungsschienen

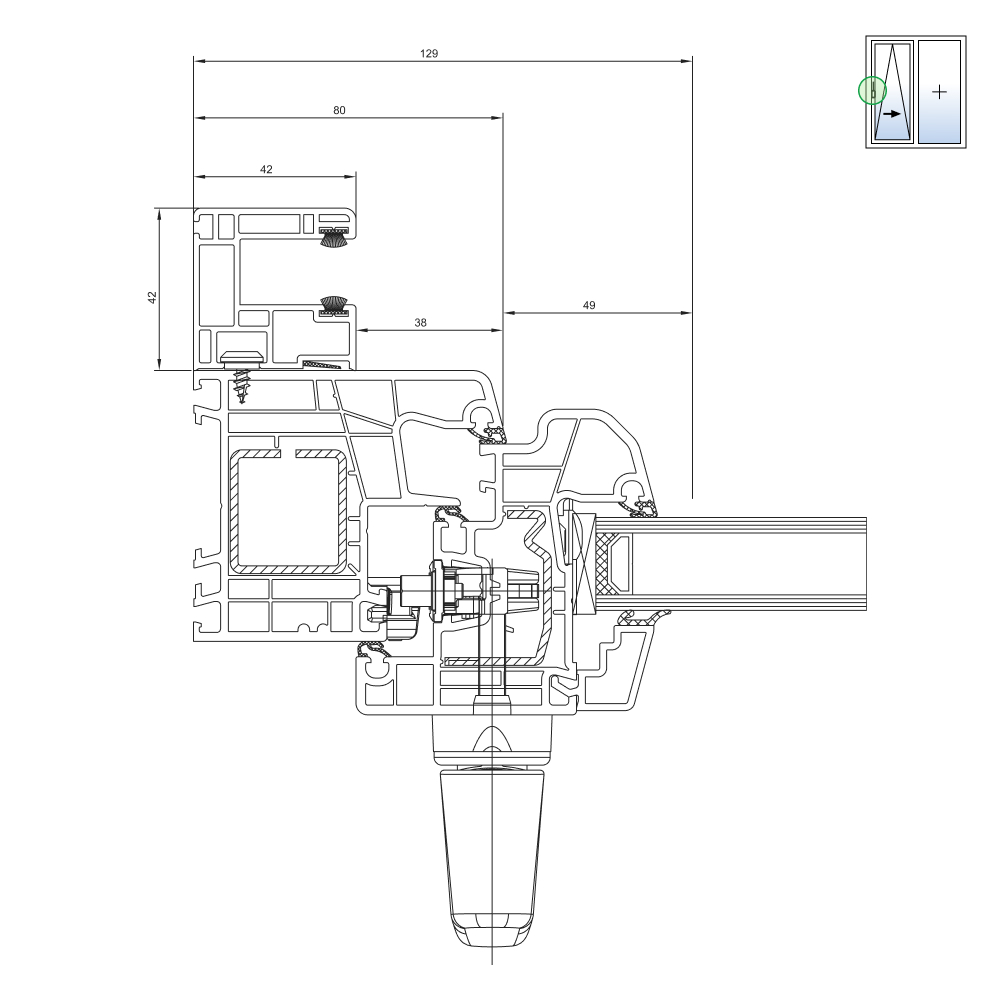

Ideal 5000 PSK Rollladenführungsschiene Neubau
Ideal 5000 PSK Rollladenführungsschiene Neubau

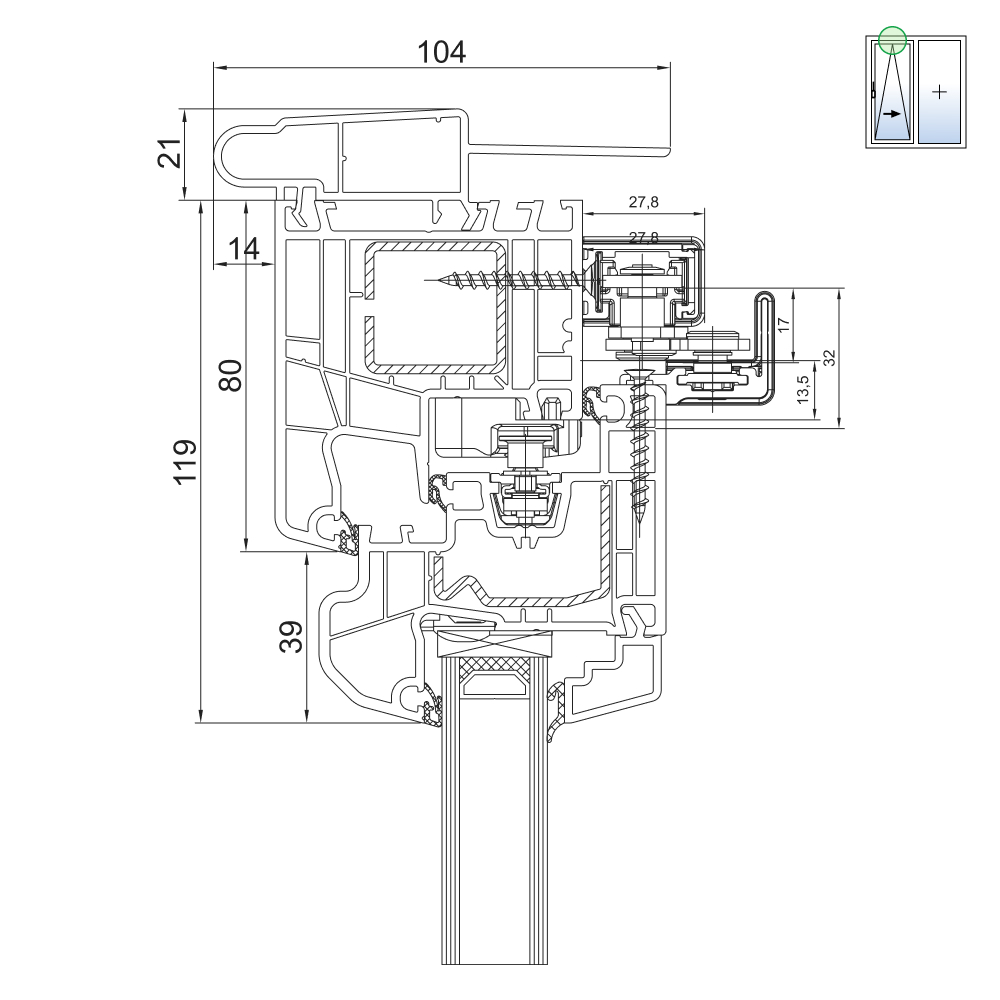

Ideal 5000 PSK Rollladendeckelaufnahme Neubau
Ideal 5000 PSK Rollladendeckelaufnahme Neubau

Rahmenverbreiterungen

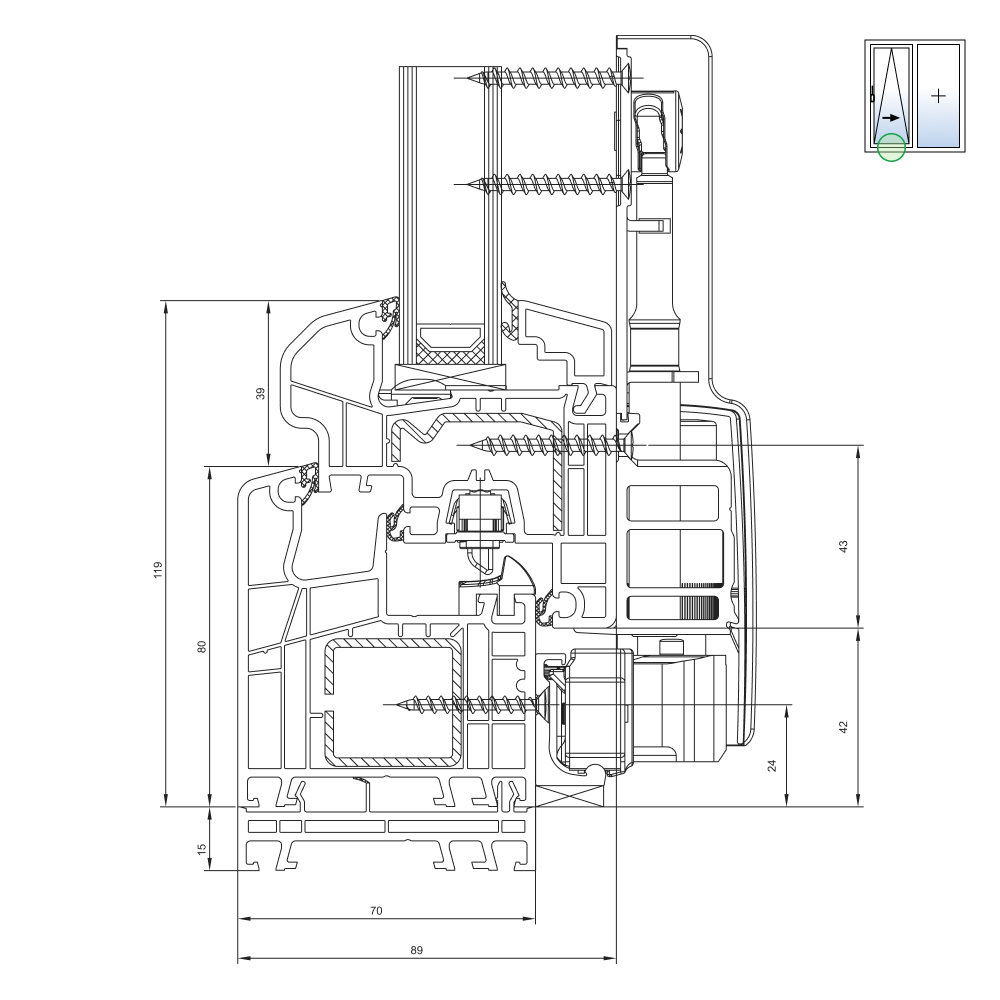

Ideal 5000 PSK mit Rahmenverbreiterung 15mm
Ideal 5000 PSK mit Rahmenverbreiterung 15mm

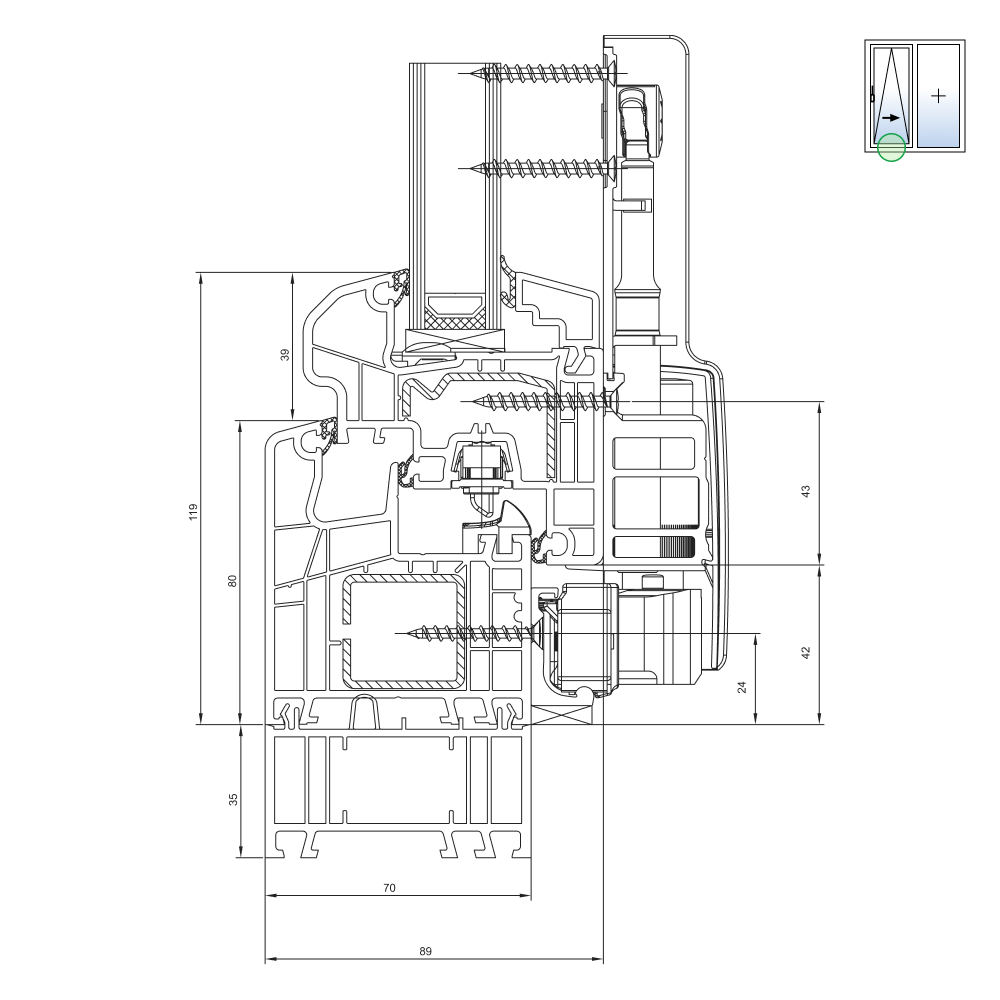

Ideal 5000 PSK mit Rahmenverbreiterung 35mm
Ideal 5000 PSK mit Rahmenverbreiterung 35mm

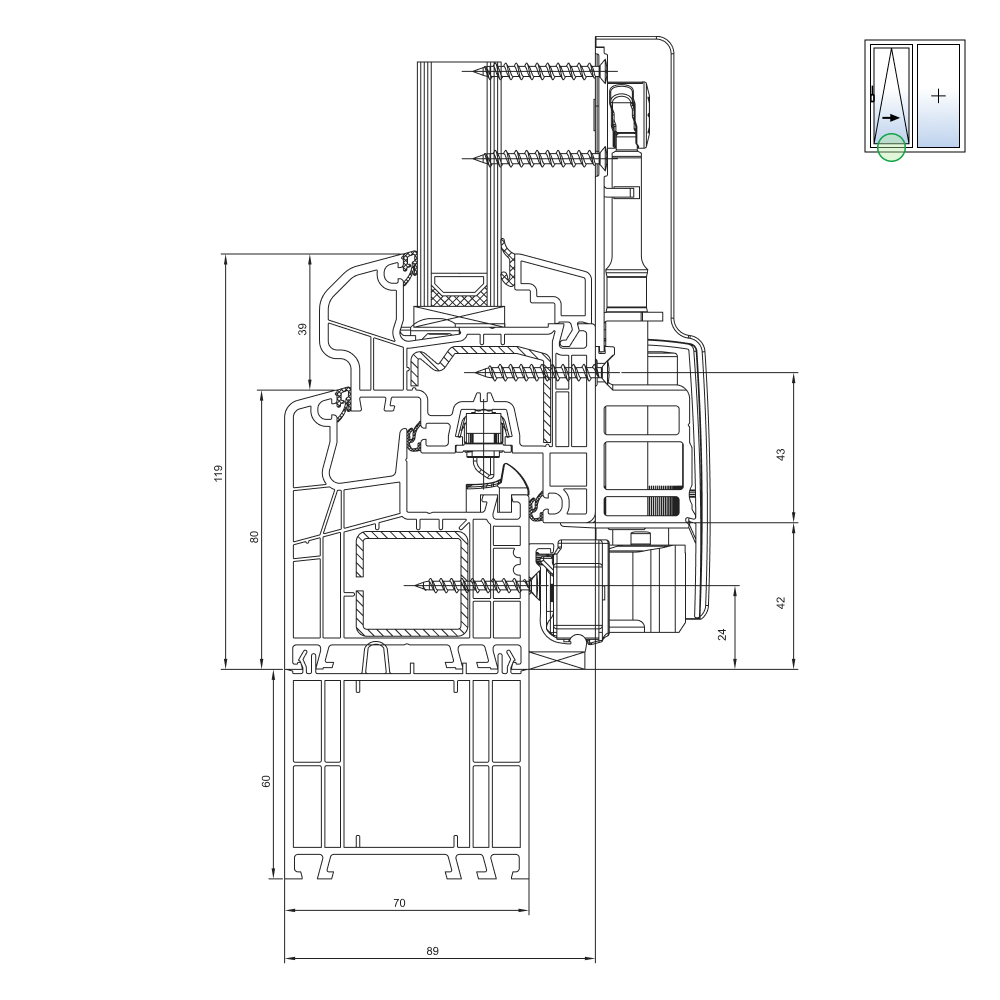

Ideal 5000 PSK mit Rahmenverbreiterung 60mm
Ideal 5000 PSK mit Rahmenverbreiterung 60mm

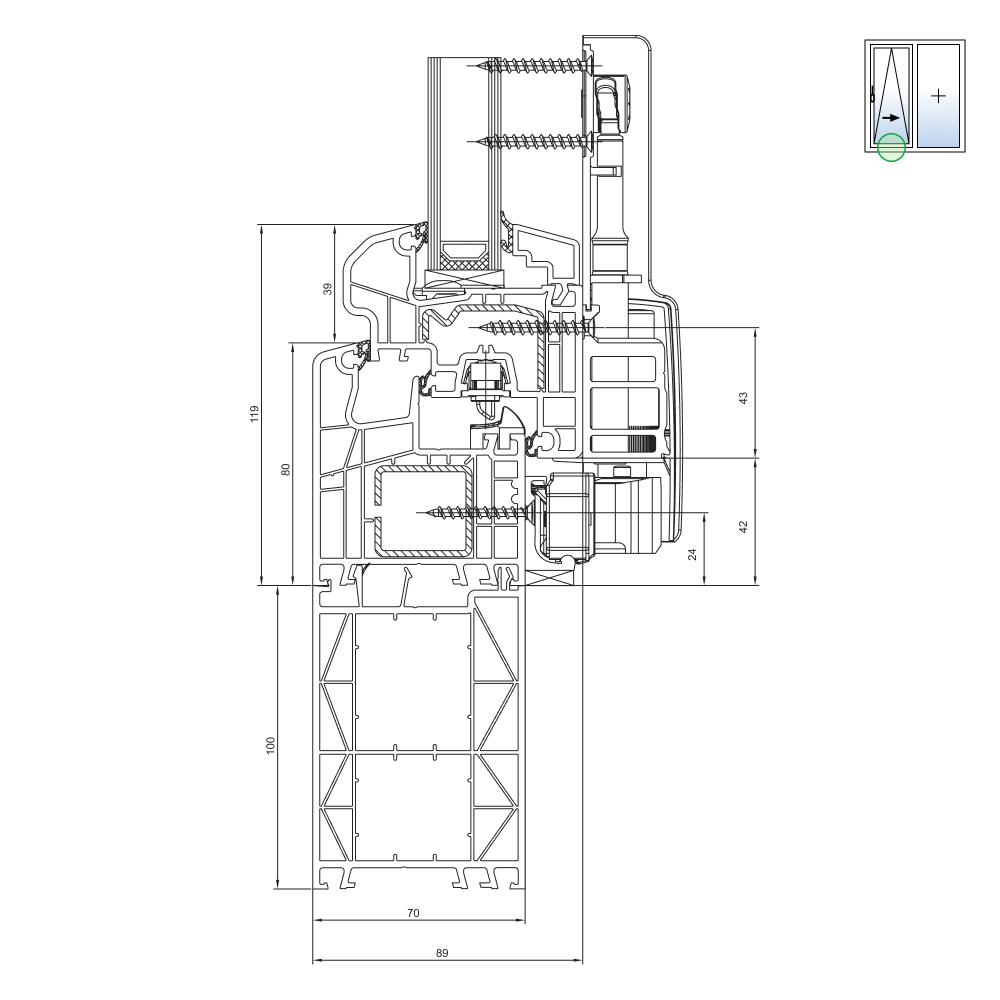

Ideal 5000 PSK mit Rahmenverbreiterung 100mm
Ideal 5000 PSK mit Rahmenverbreiterung 100mm

Zum Seitenanfang

Detailzeichnungen Ideal 7000

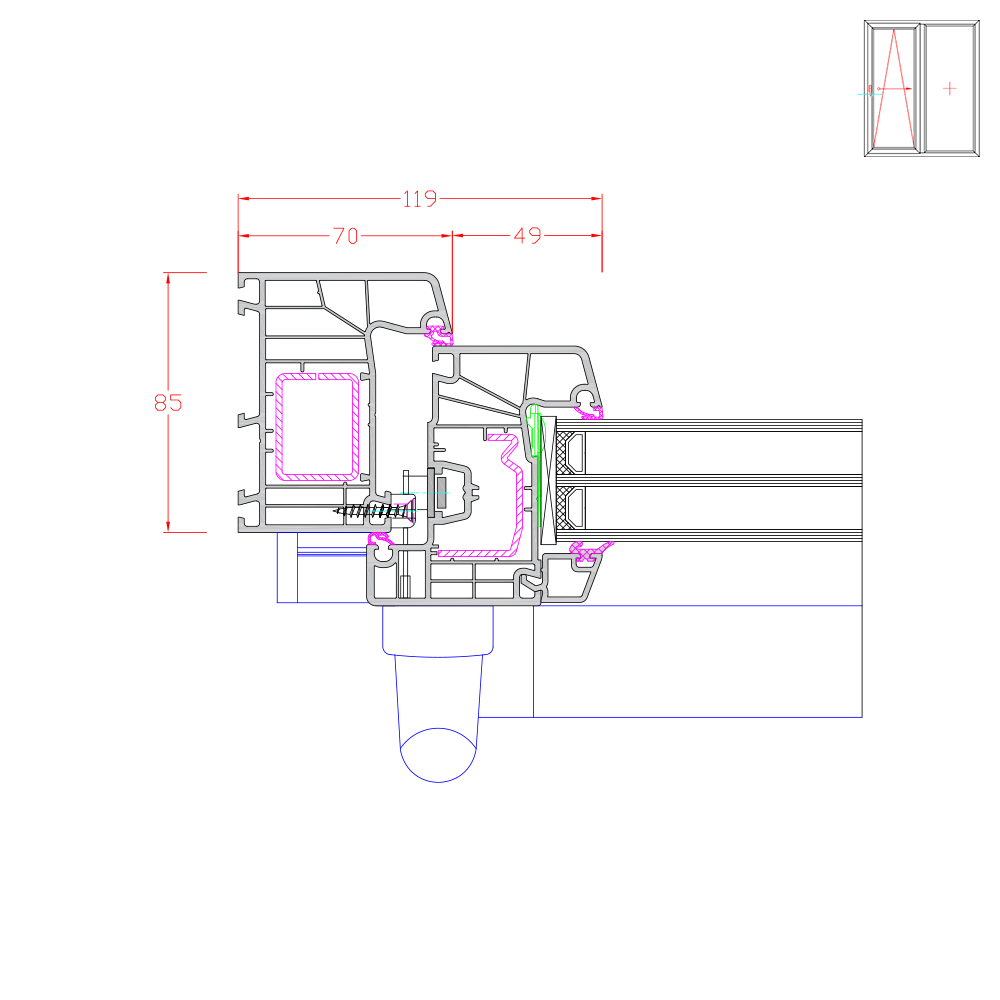

Ideal 7000 PSK - Detailzeichnung mit Griffseite
Ideal 7000 PSK - Detailzeichnung mit Griffseite

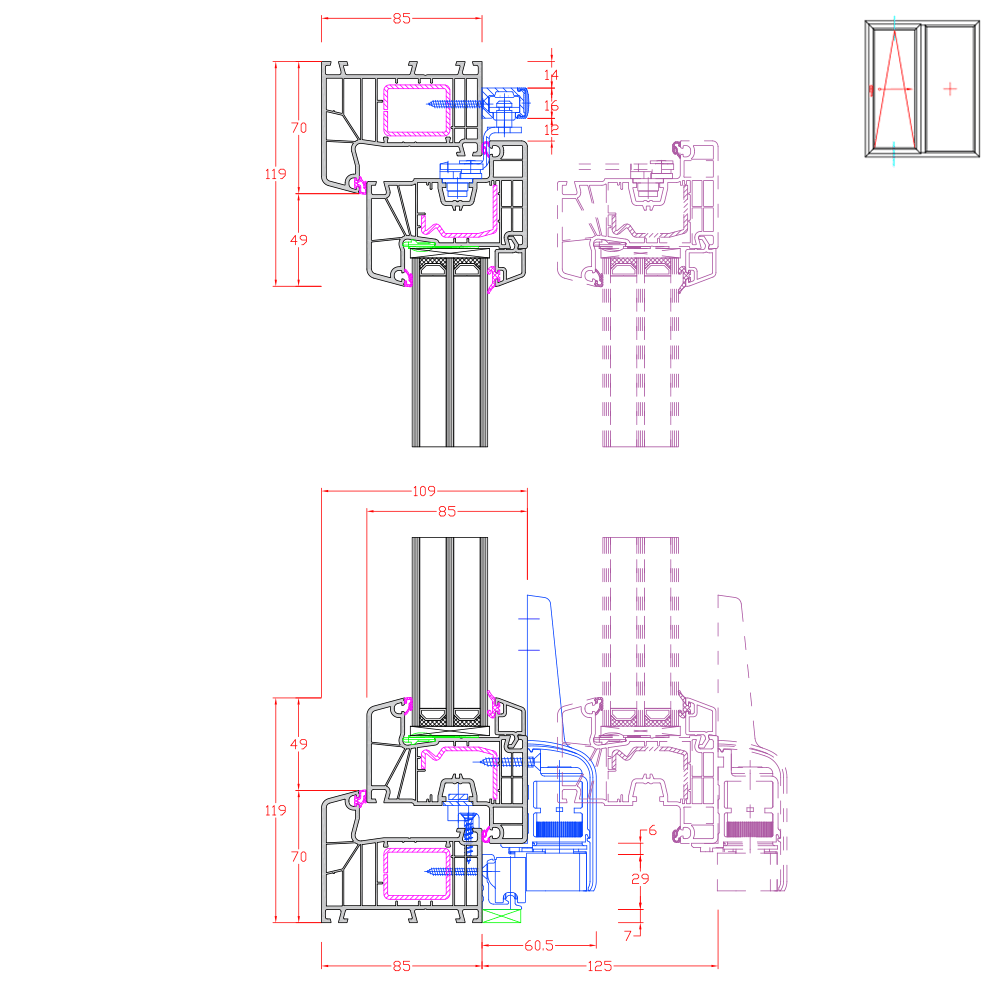

Ideal 7000 PSK - Detailzeichnung mit Höhenschnitt
Ideal 7000 PSK - Detailzeichnung mit Höhenschnitt

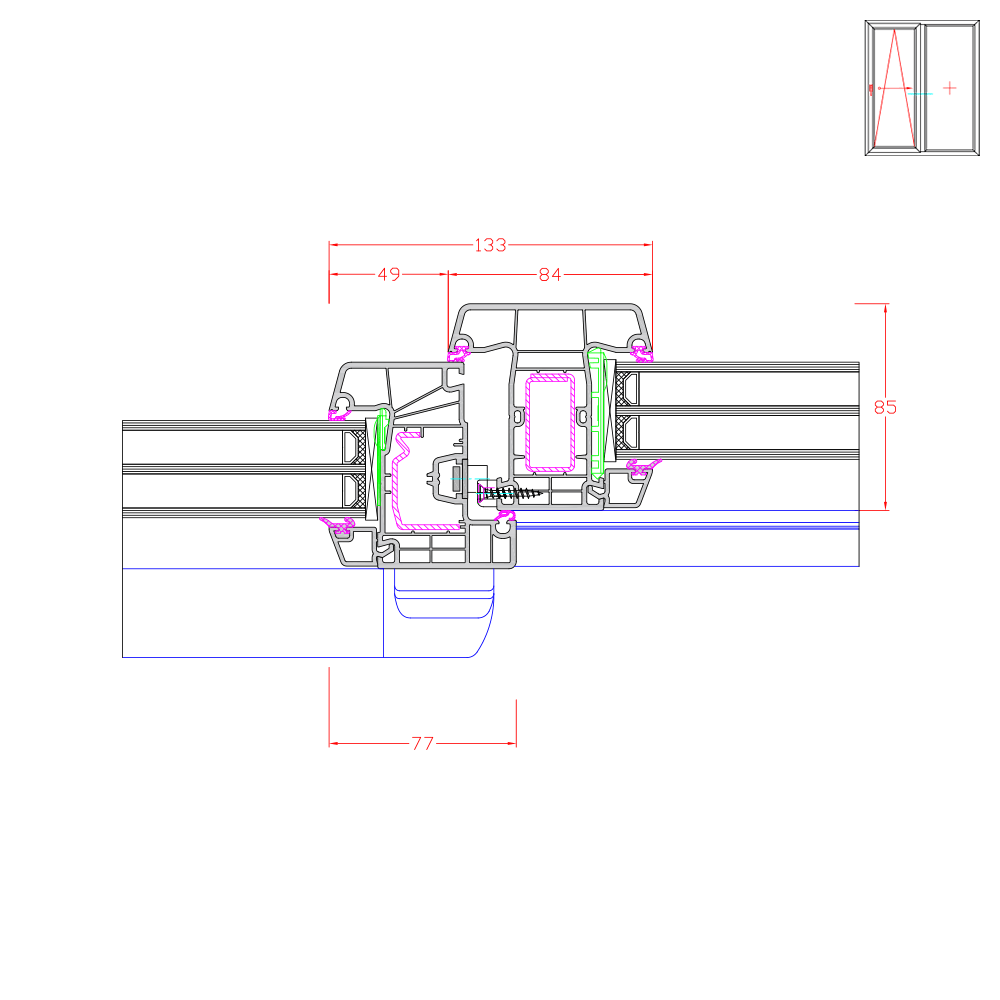

Ideal 7000 PSK - Detailzeichnung mit Pfosten
Ideal 7000 PSK - Detailzeichnung mit Pfosten

Bankanschlussprofile

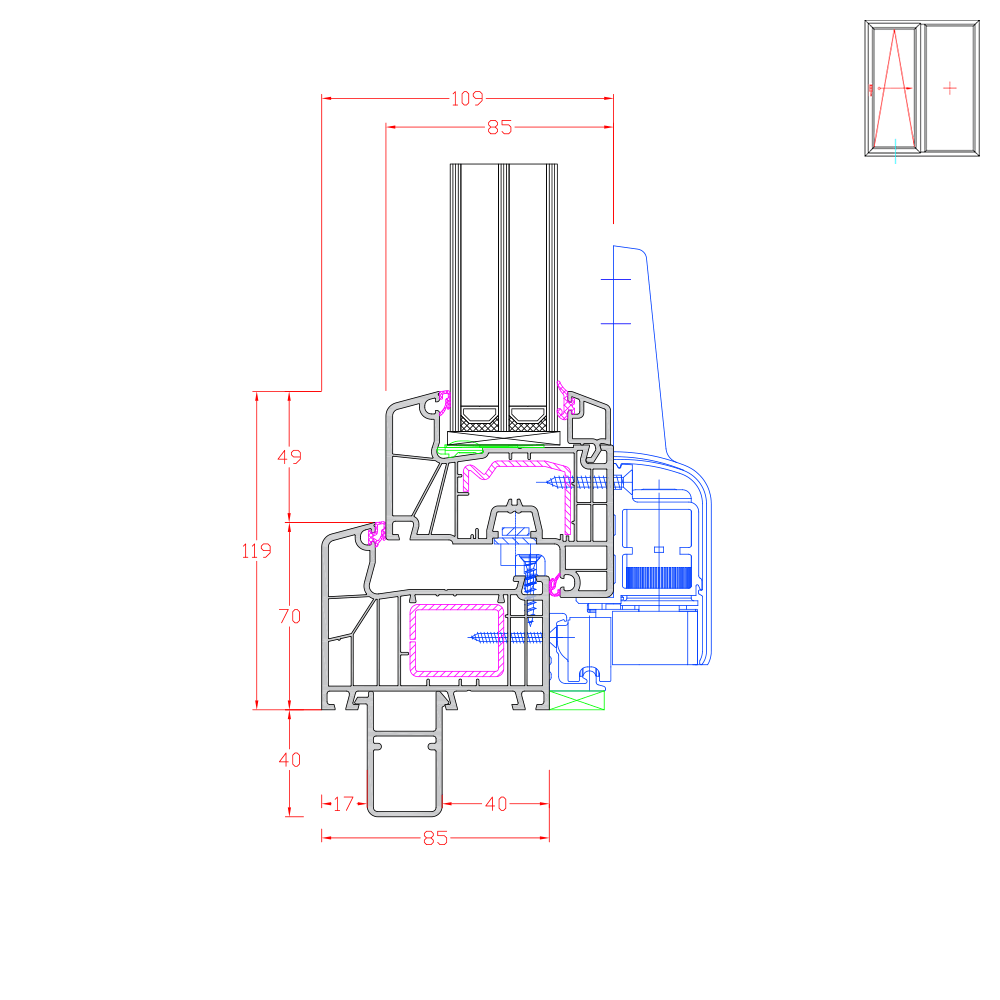

Ideal 7000 PSK Bankanschlussprofil Neubau 40mm
Ideal 7000 PSK Bankanschlussprofil Neubau 40mm

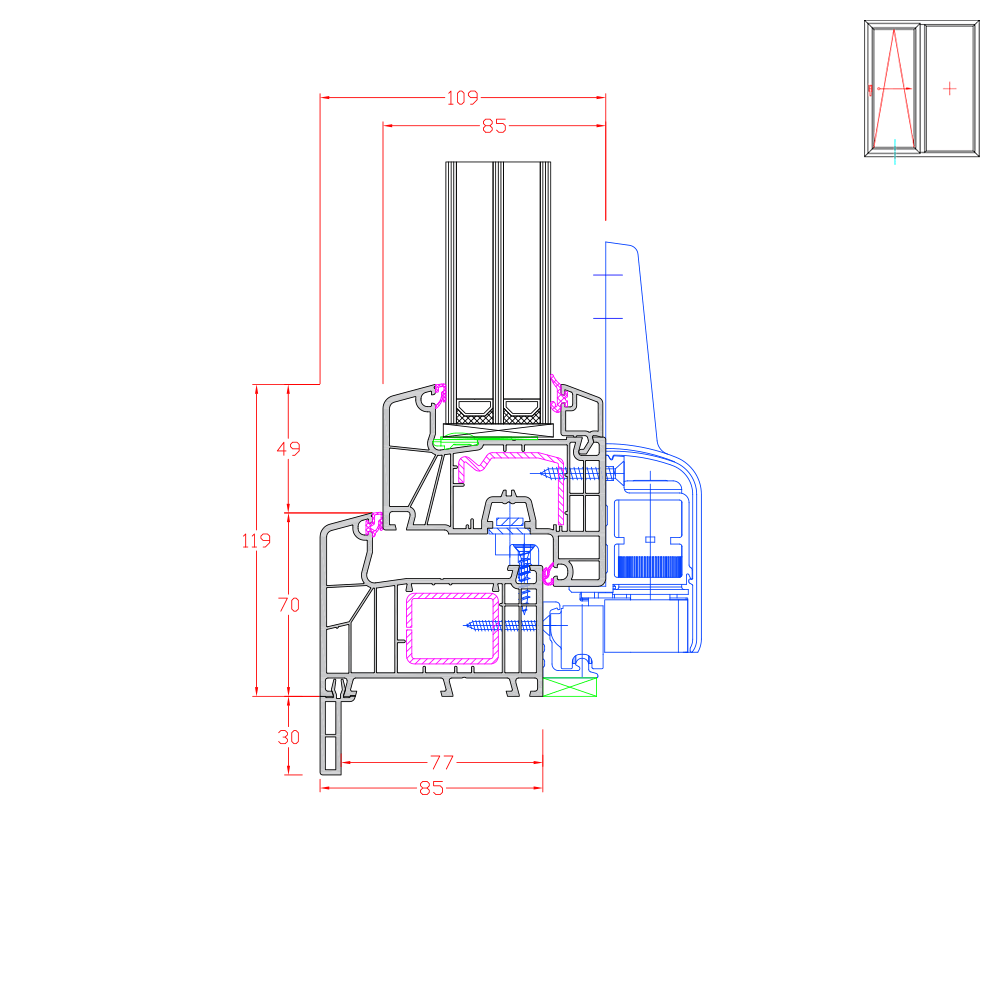

Ideal 7000 PSK Bankanschlussprofil Steinbank 30mm
Ideal 7000 PSK Bankanschlussprofil Steinbank 30mm

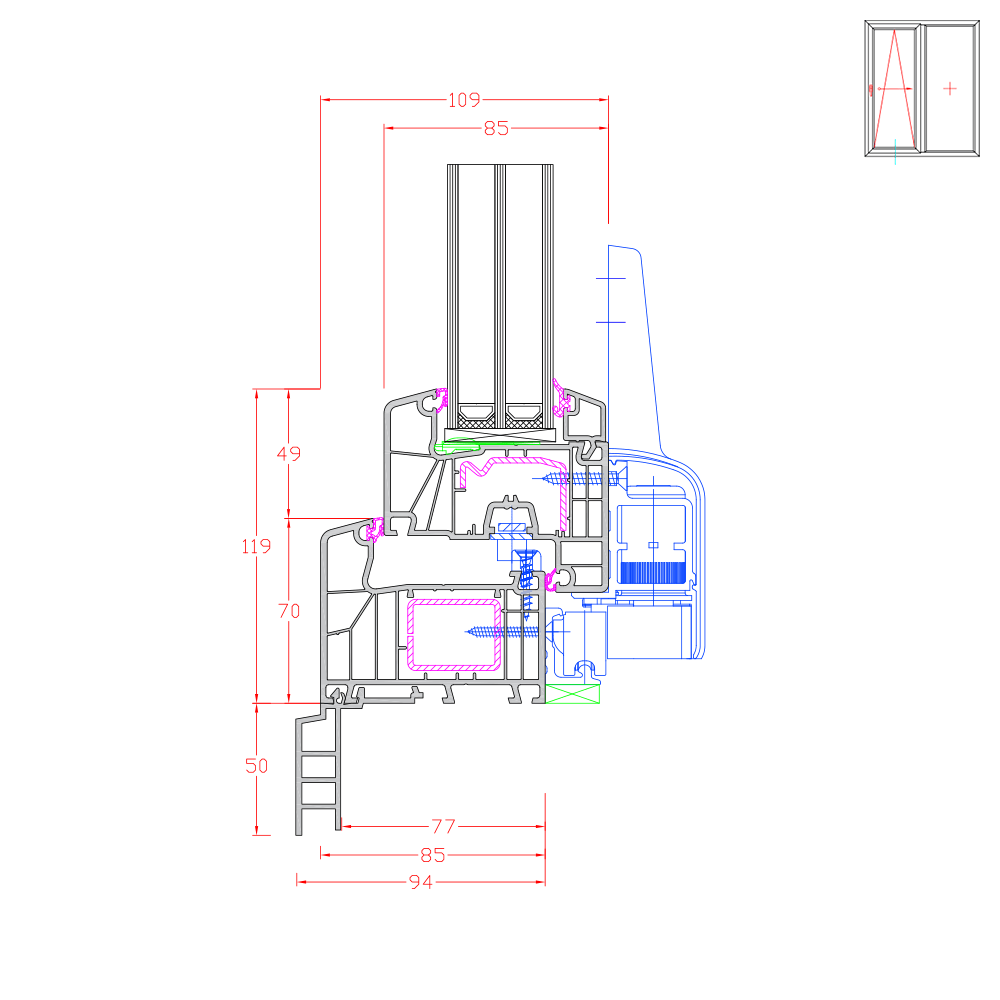

Ideal 7000 PSK Bankanschlussprofil Steinbank 50mm
Ideal 7000 PSK Bankanschlussprofil Steinbank 50mm

Rollladenführungsschienen

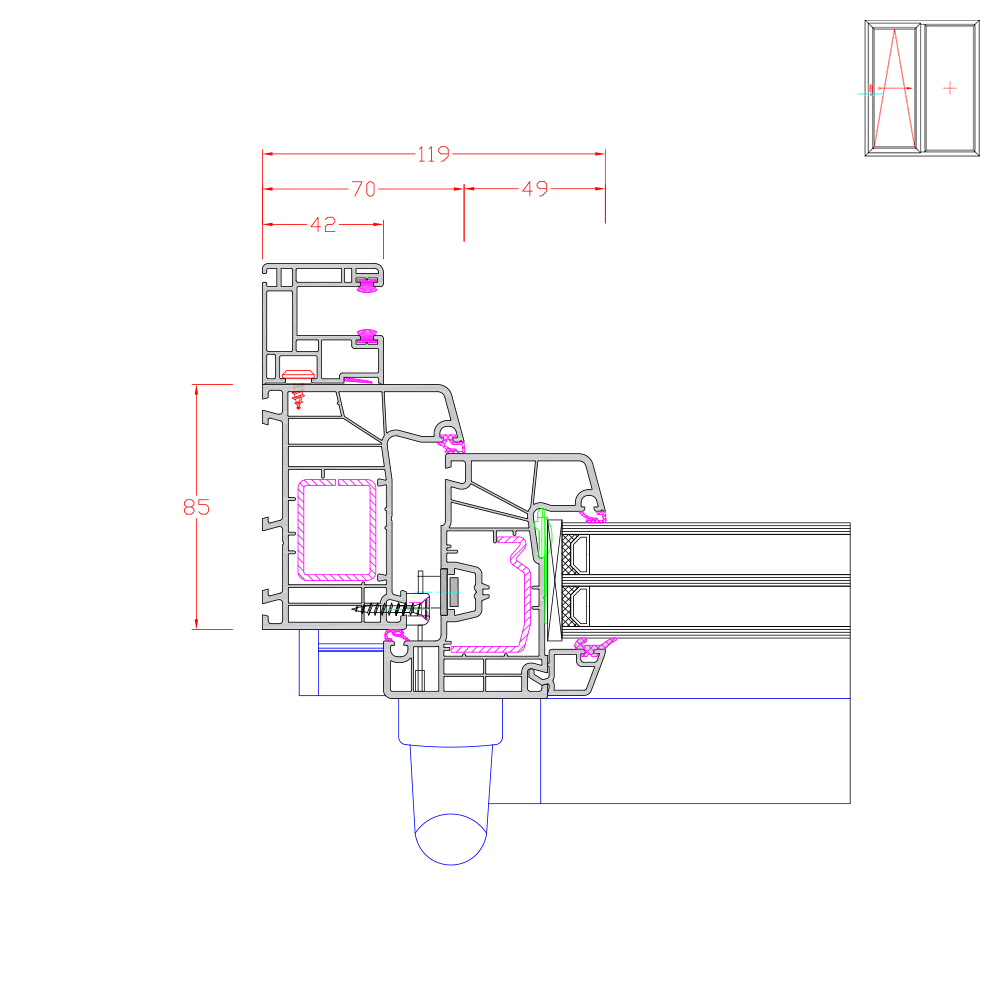

Ideal 7000 PSK Rollladenführungsschiene Neubau
Ideal 7000 PSK Rollladenführungsschiene Neubau

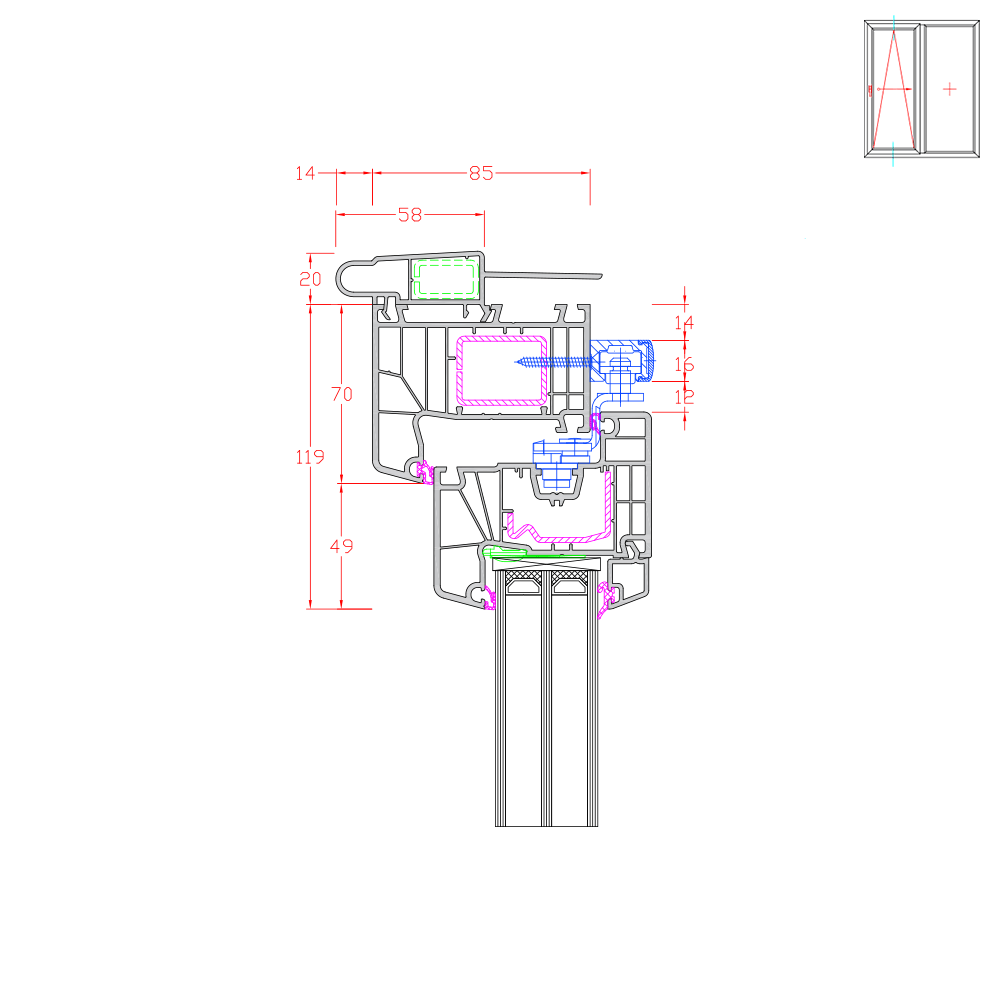

Ideal 7000 PSK Rollladendeckelaufnahme Neubau
Ideal 7000 PSK Rollladendeckelaufnahme Neubau

Rahmenverbreiterungen

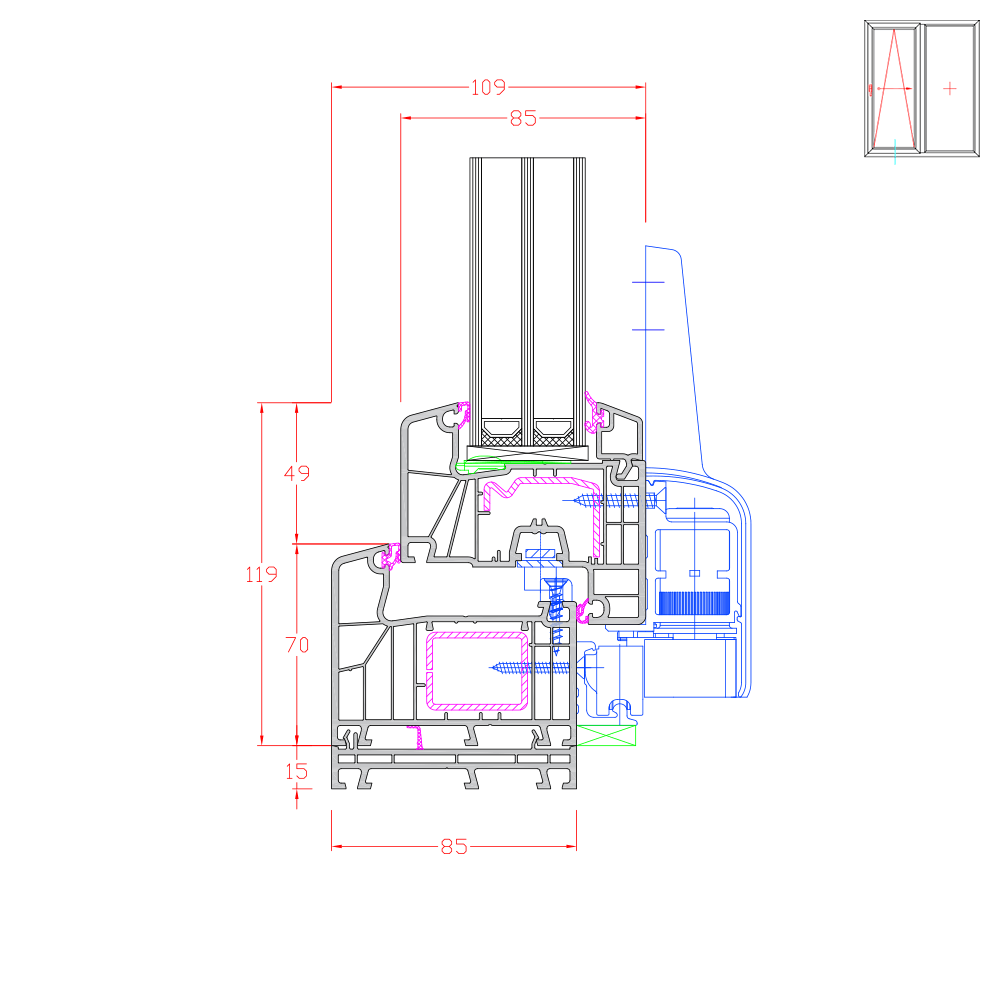

Ideal 7000 PSK mit Rahmenverbreiterung 15mm
Ideal 7000 PSK mit Rahmenverbreiterung 15mm

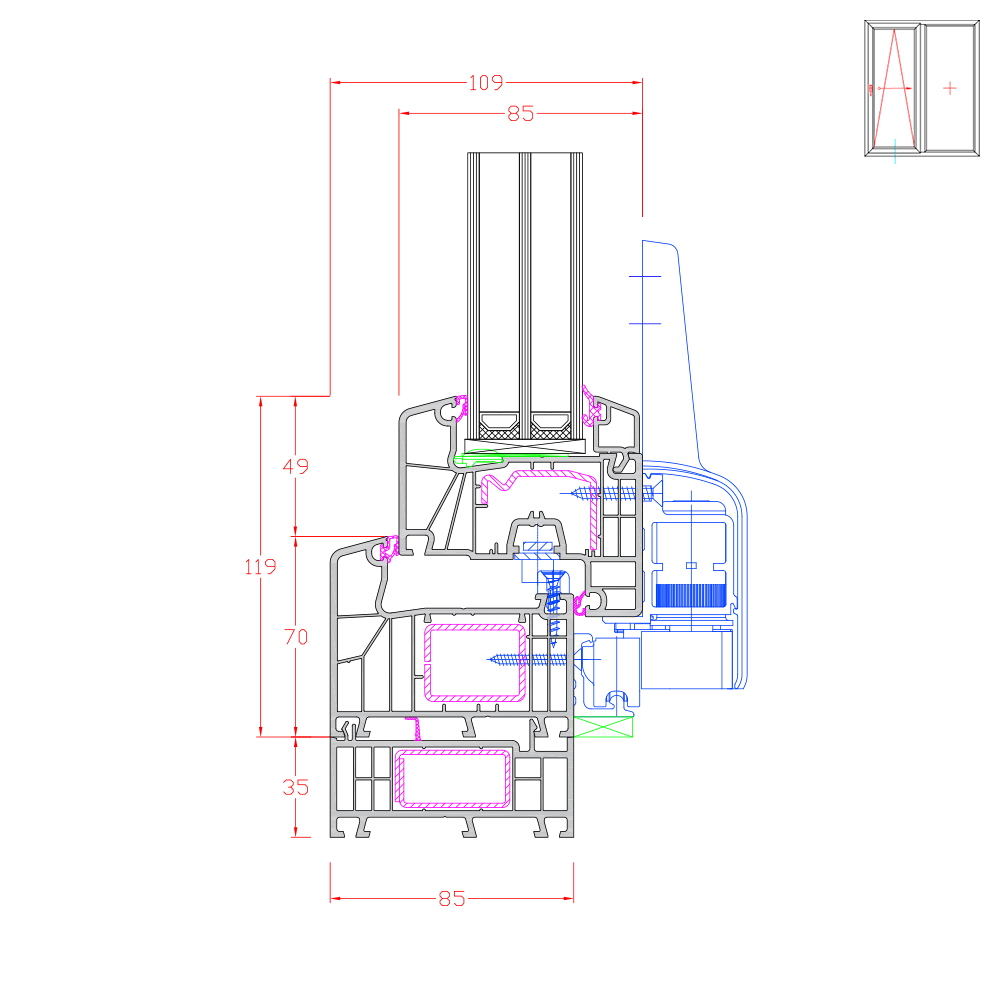

Ideal 7000 PSK mit Rahmenverbreiterung 35mm
Ideal 7000 PSK mit Rahmenverbreiterung 35mm

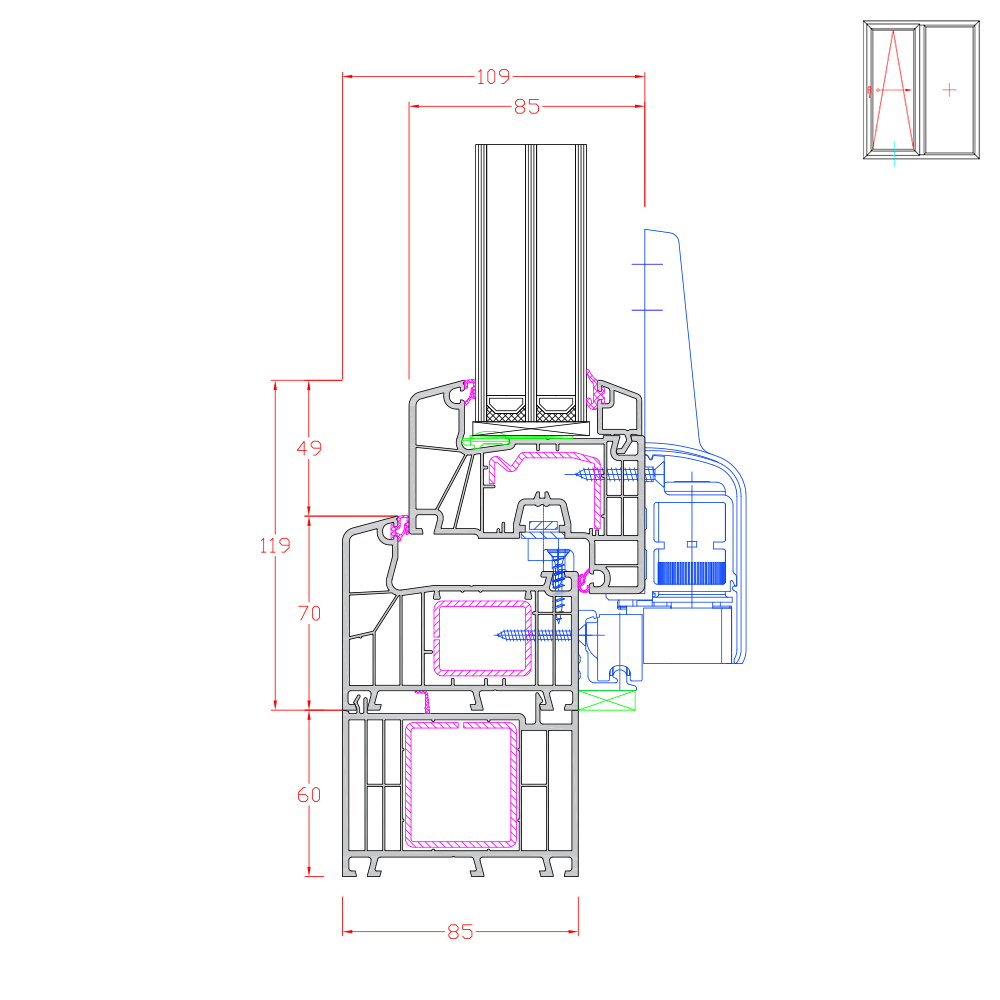

Ideal 7000 PSK mit Rahmenverbreiterung 60mm
Ideal 7000 PSK mit Rahmenverbreiterung 60mm

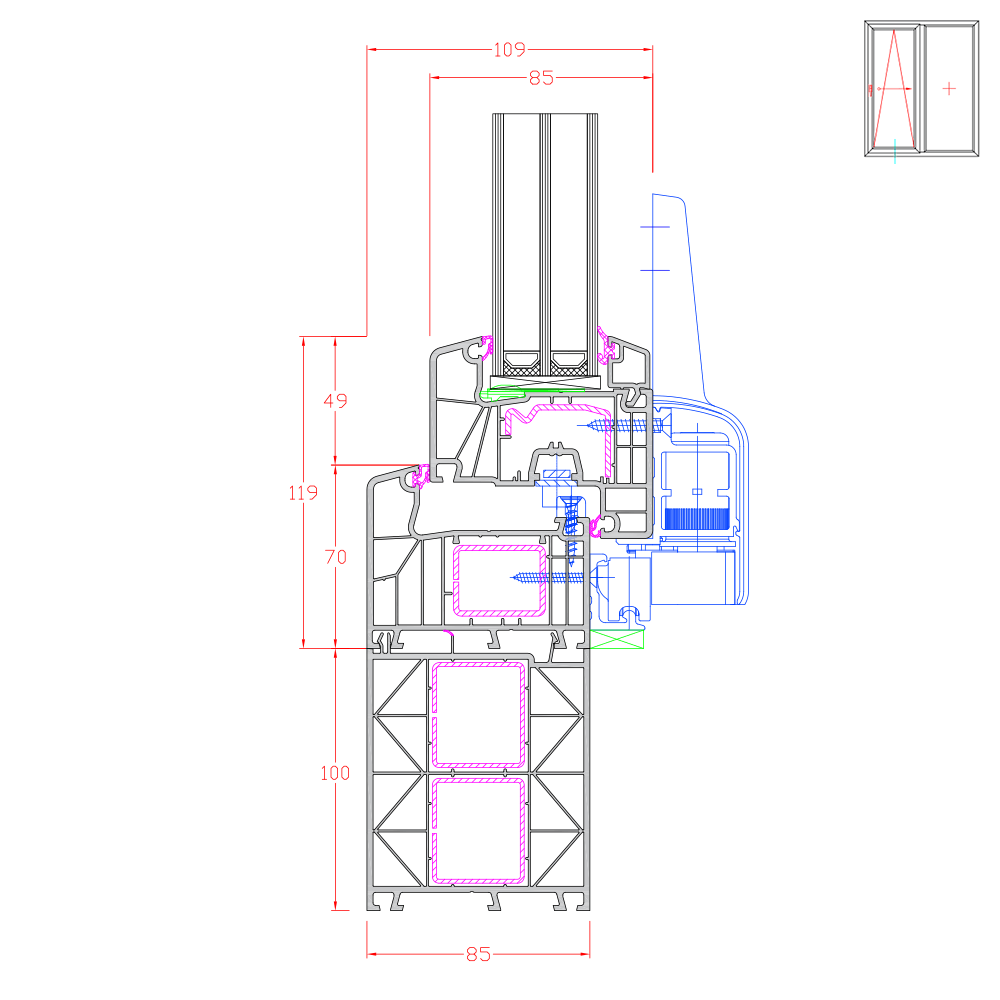

Ideal 7000 PSK mit Rahmenverbreiterung 100mm
Ideal 7000 PSK mit Rahmenverbreiterung 100mm

Zum Seitenanfang

Detailzeichnungen Ideal 8000

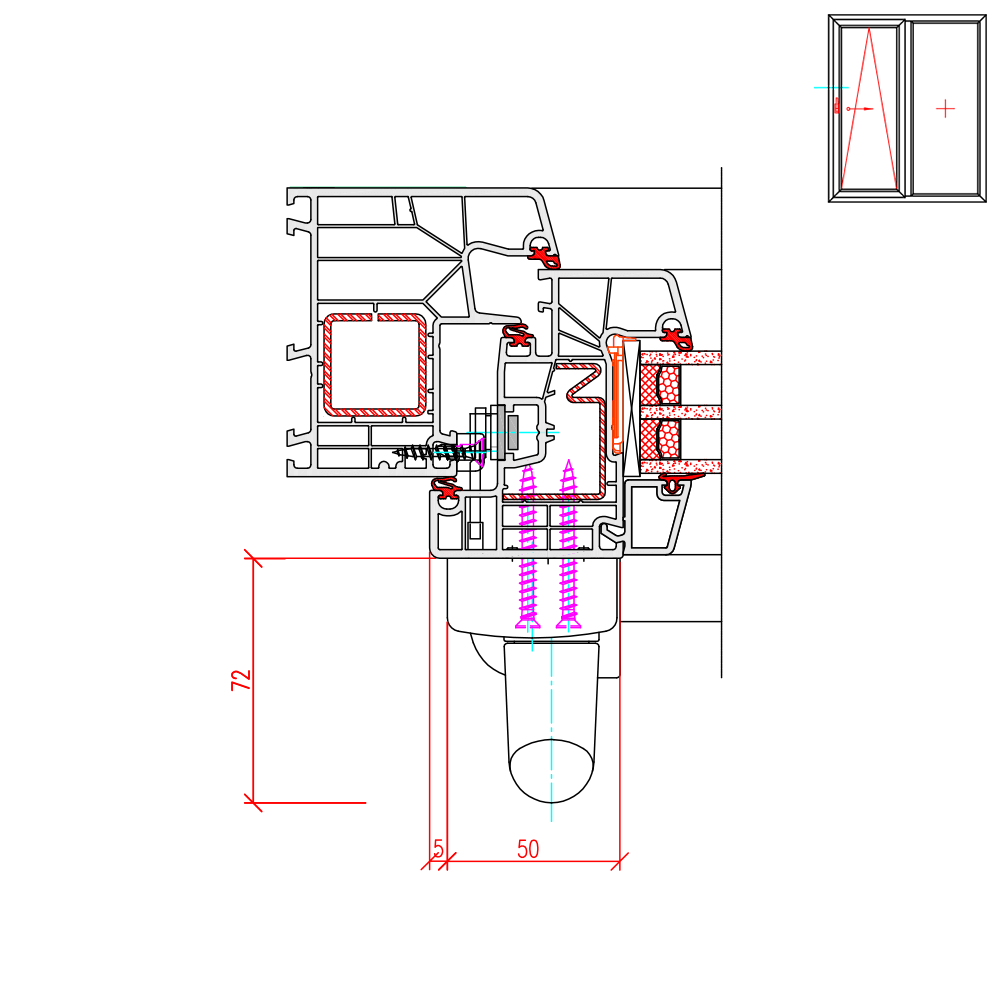

Ideal 8000 halbflächenversetzt Detail Griffseite
Ideal 8000 halbflächenversetzt Detail Griffseite
Ideal 8000 halbflächenversetzt Detail Höhenschnitt
Ideal 8000 halbflächenversetzt Detail Höhenschnitt

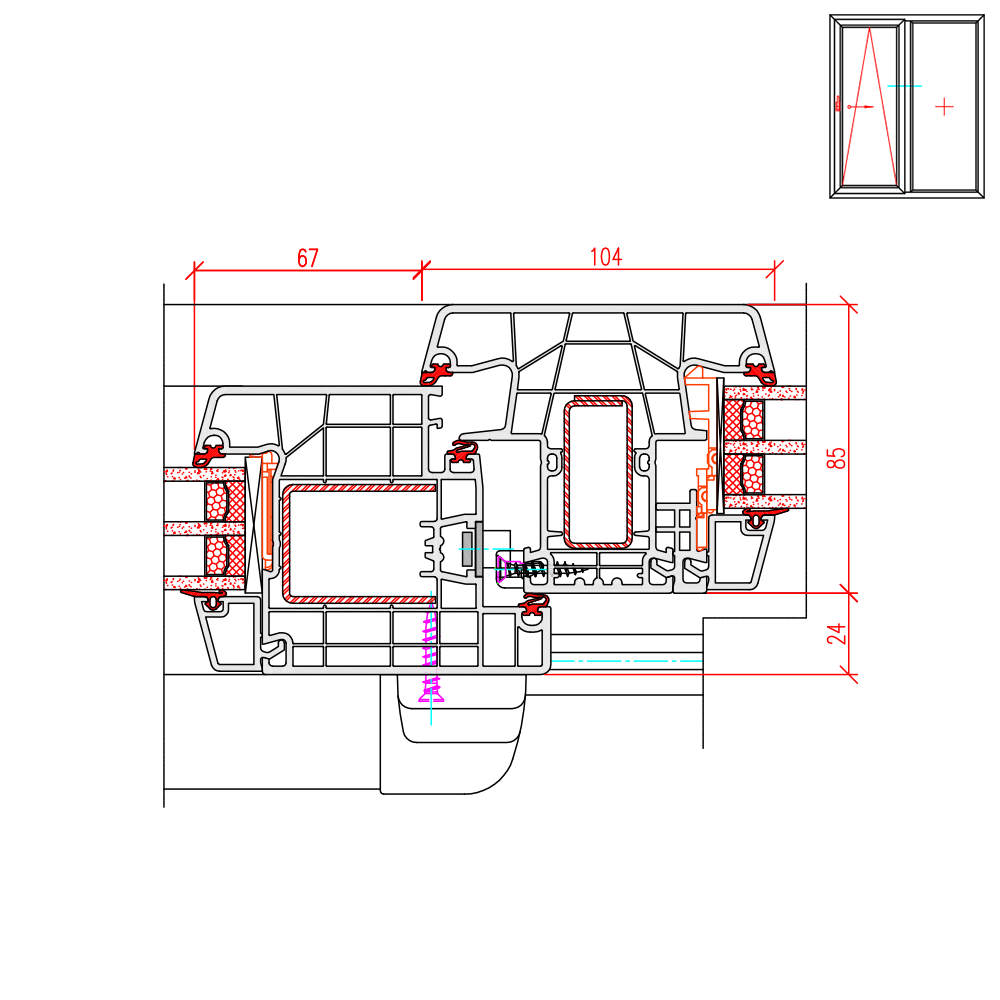

Ideal 8000 halbflächenversetzt Pfostendetail
Ideal 8000 halbflächenversetzt Pfostendetail

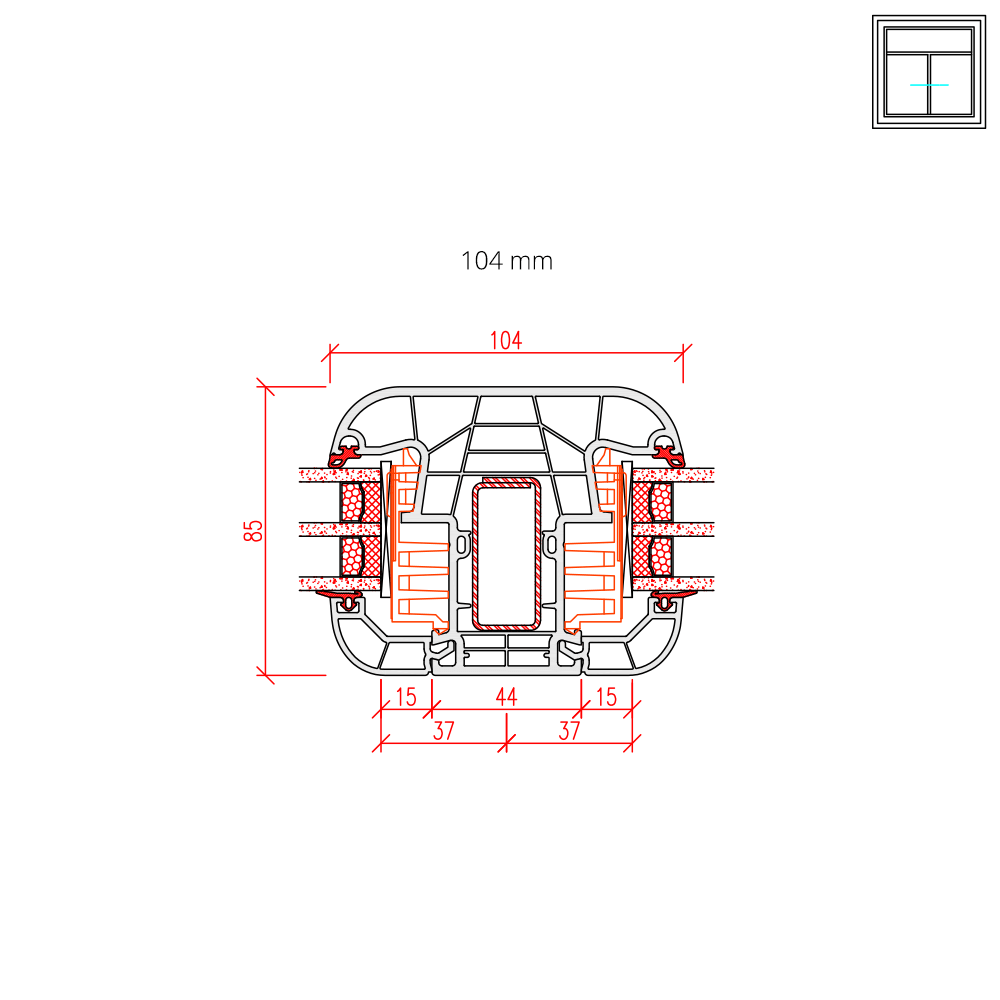

Ideal 8000 PSK Glasteilende Sprossen
Ideal 8000 PSK Glasteilende Sprossen

Bankanschlussprofile

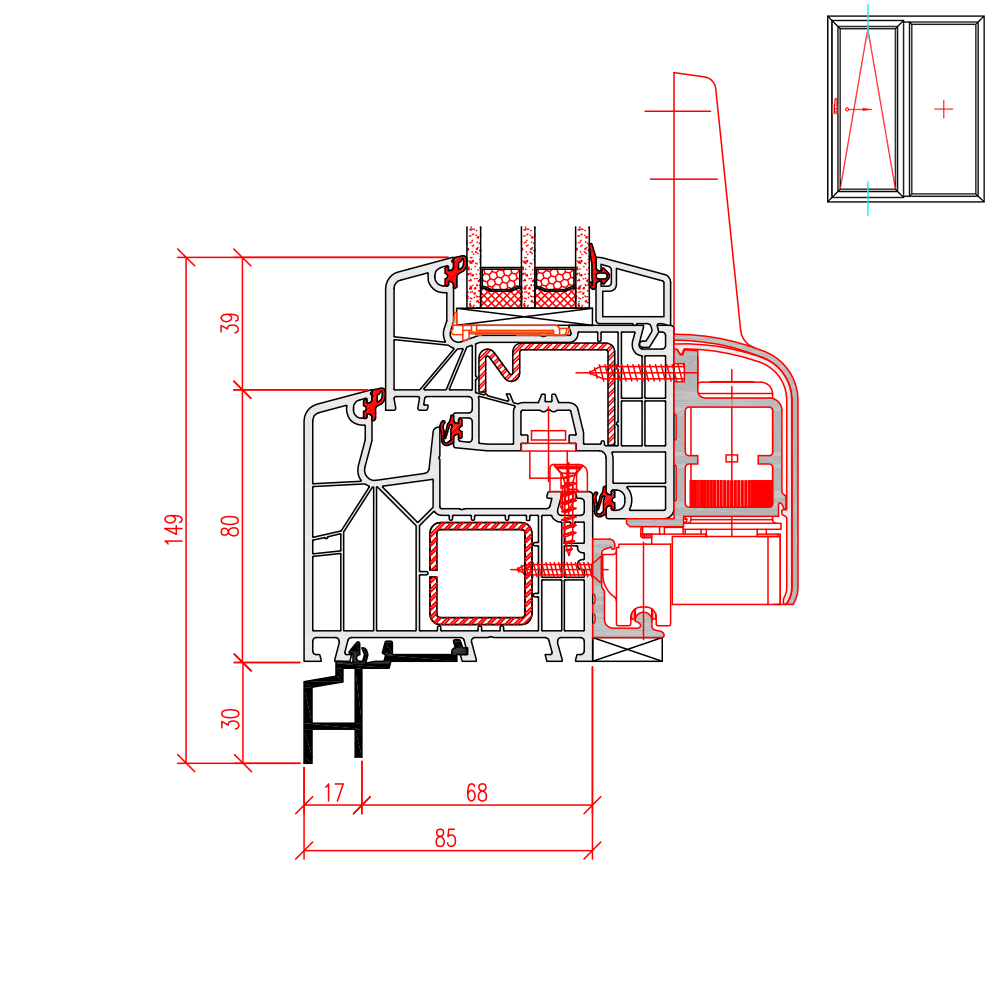

Ideal 8000 PSK Bankanschlussprofil Steinbank 30mm
Ideal 8000 PSK Bankanschlussprofil Steinbank 30mm

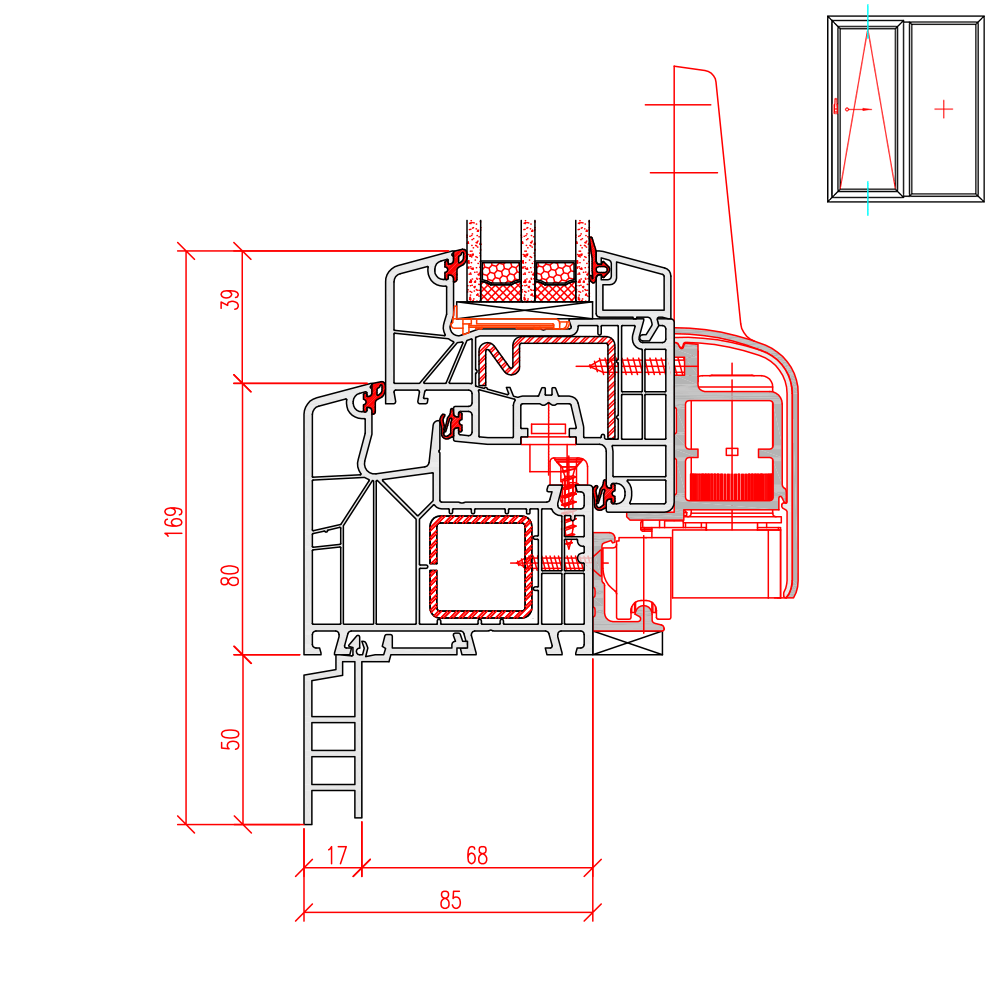

Ideal 8000 PSK Bankanschlussprofil Steinbank 50mm
Ideal 8000 PSK Bankanschlussprofil Steinbank 50mm

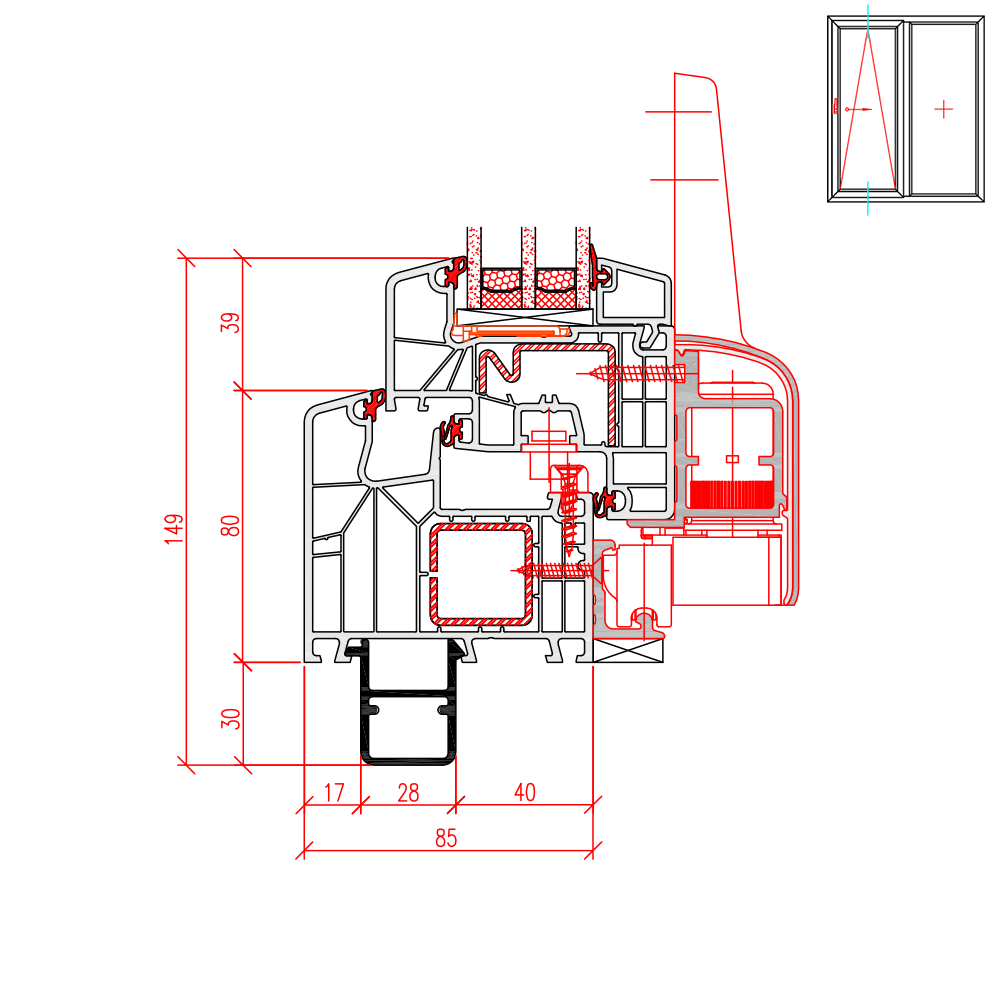

Ideal 8000 PSK Bankanschlussprofil Neubau 30mm
Ideal 8000 PSK Bankanschlussprofil Neubau 30mm

Rollladenführungsschienen

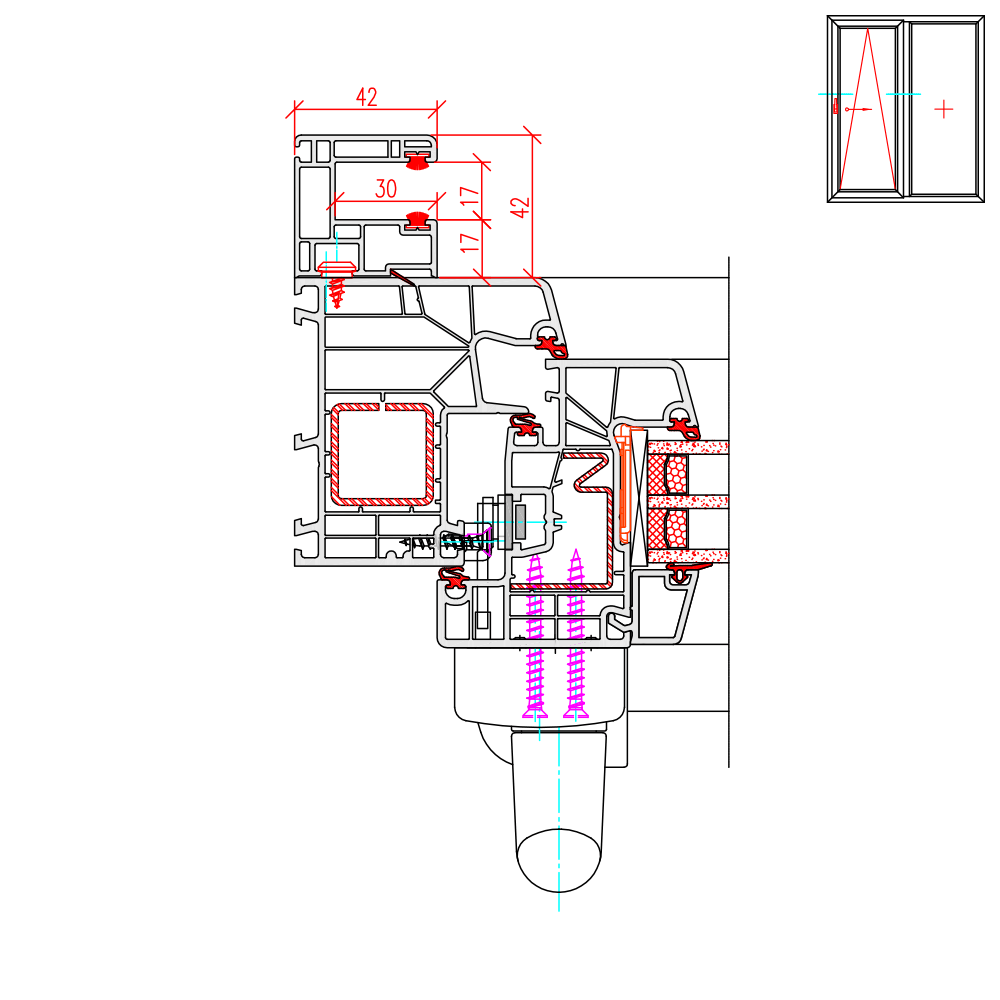

Ideal 8000 PSK Rollladenführungsschiene Neubau
Ideal 8000 PSK Rollladenführungsschiene Neubau

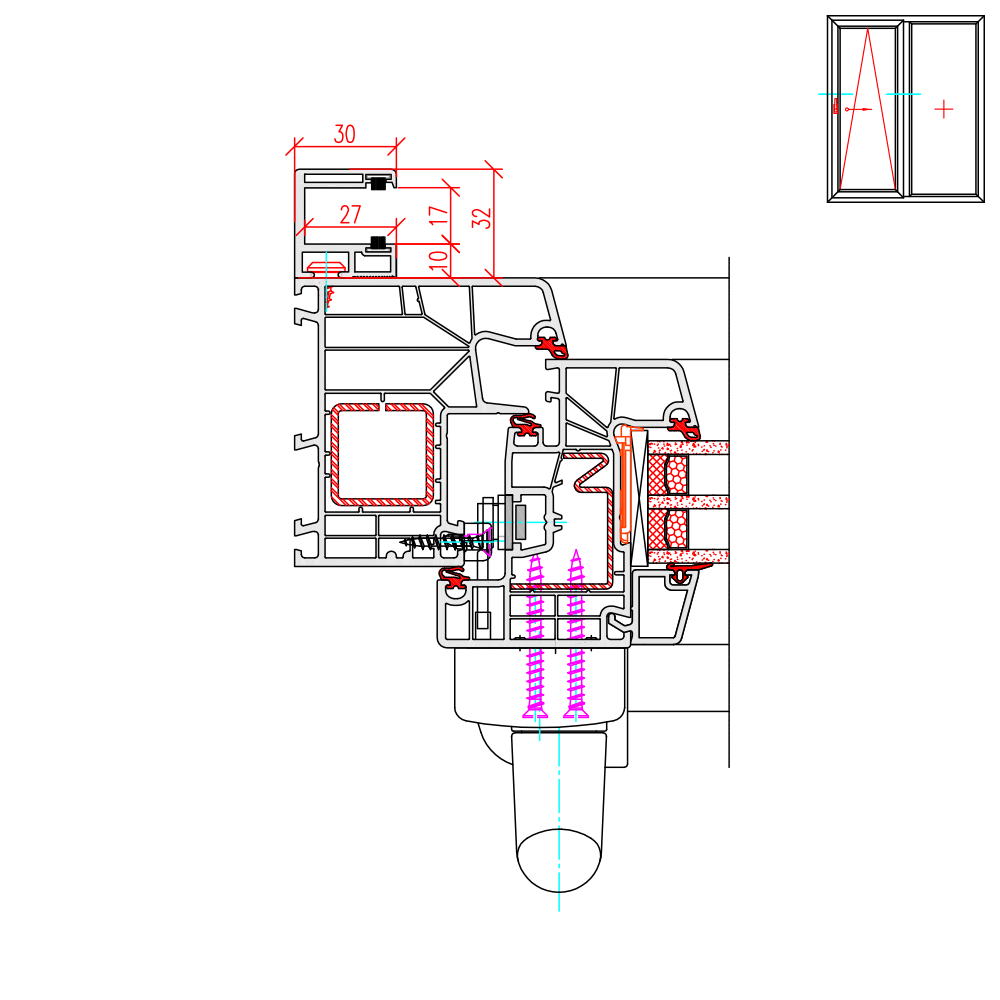

Ideal 8000 PSK Rollladenführungsschiene Altbau
Ideal 8000 PSK Rollladenführungsschiene Altbau

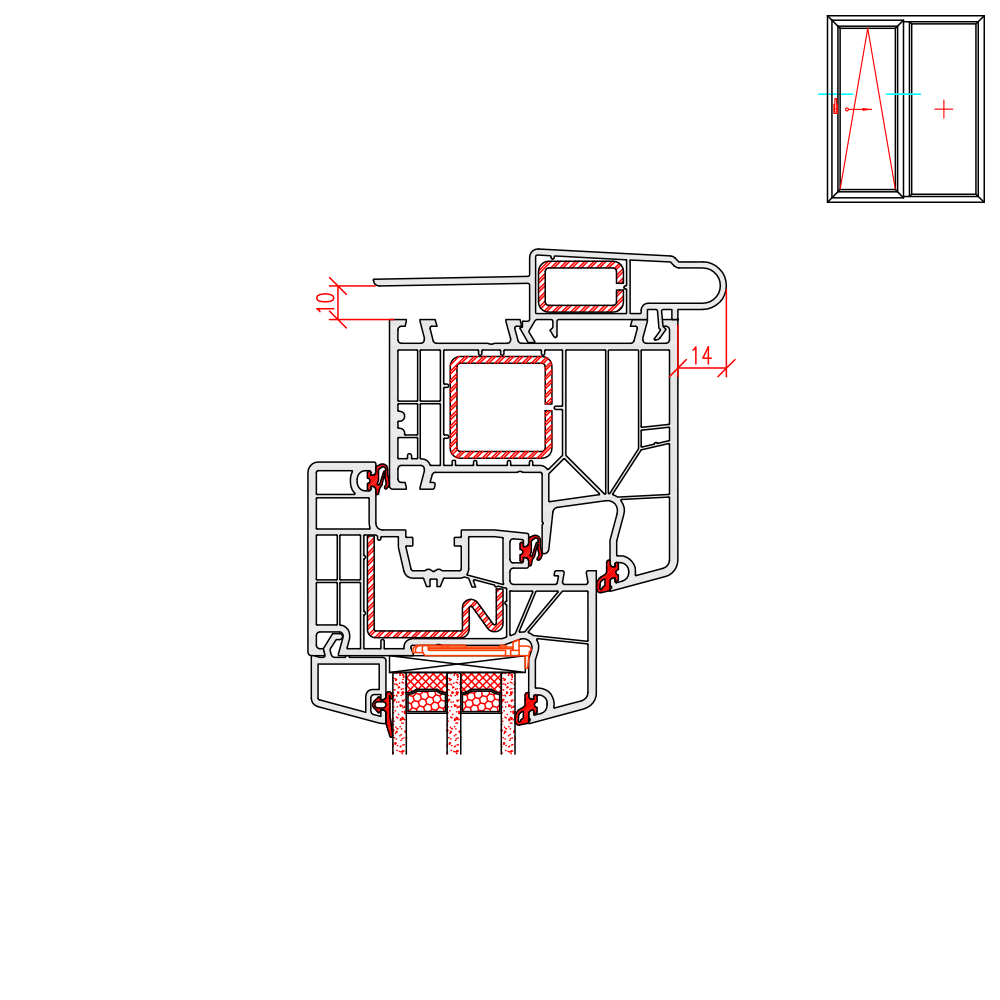

Ideal 8000 PSK Rollladendeckelaufnahme Neubau
Ideal 8000 PSK Rollladendeckelaufnahme Neubau

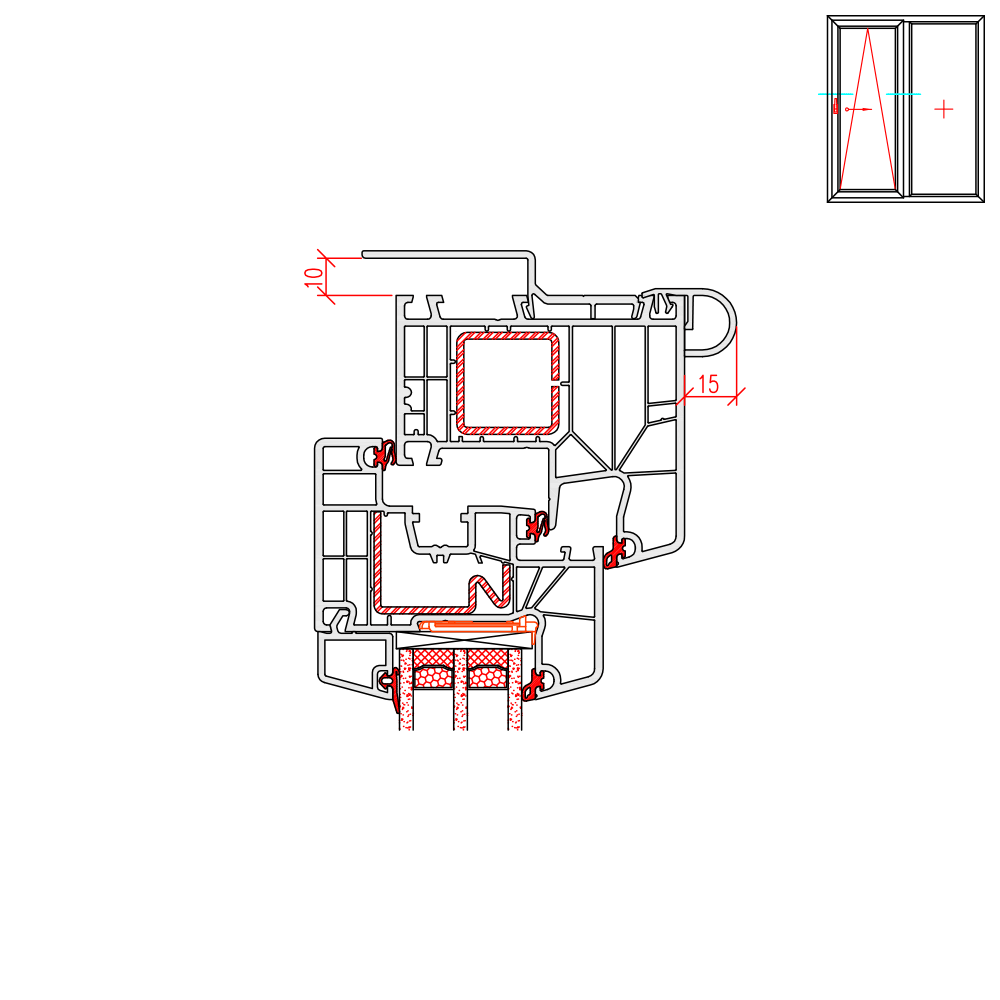

Ideal 8000 PSK Rollladendeckelaufnahme Altbau
Ideal 8000 PSK Rollladendeckelaufnahme Altbau

Rahmenverbreiterungen

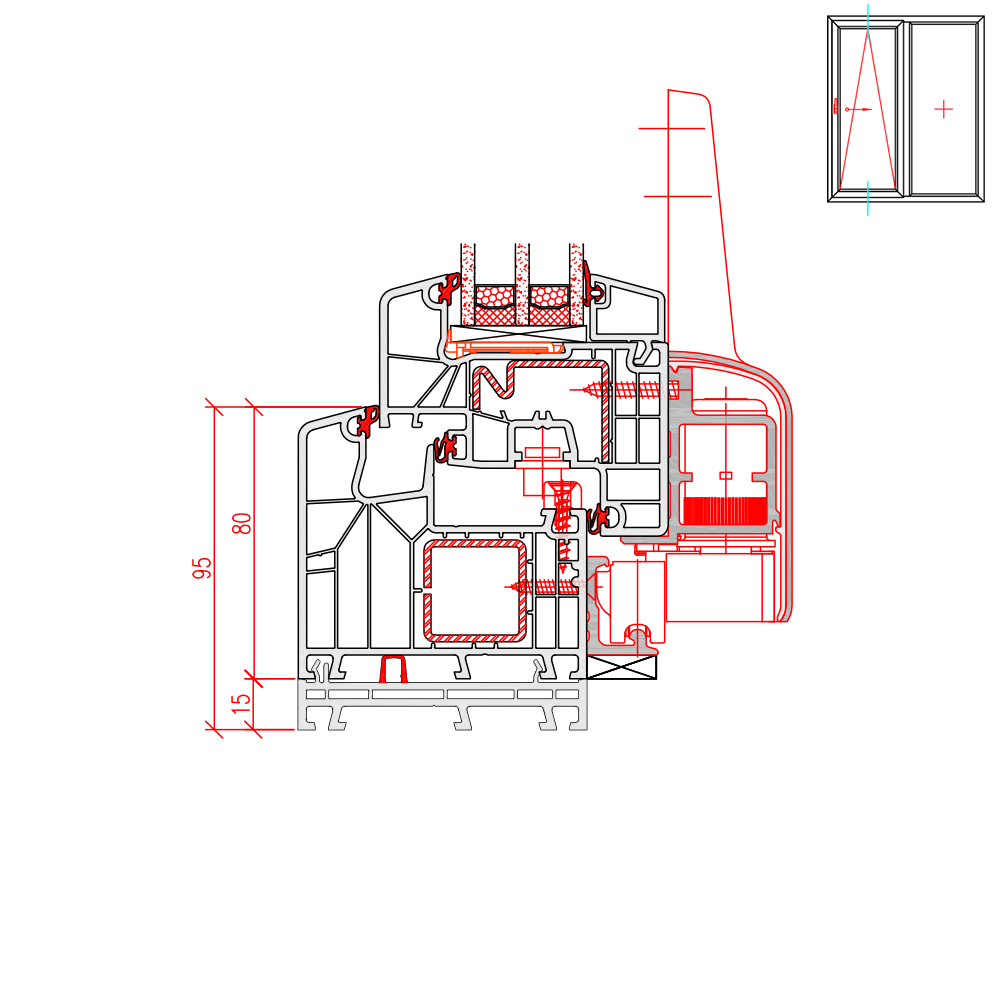

Ideal 8000 PSK mit Rahmenverbreiterung 15mm
Ideal 8000 PSK mit Rahmenverbreiterung 15mm

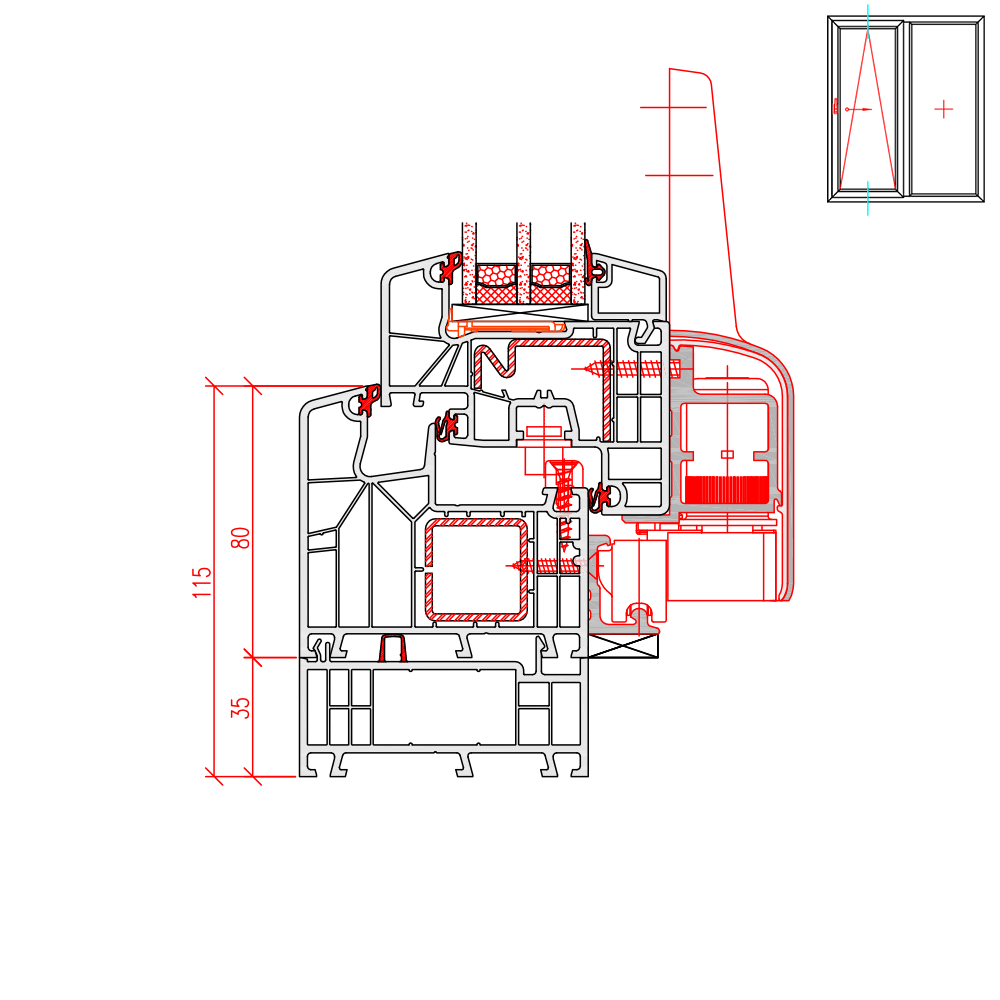

Ideal 8000 PSK mit Rahmenverbreiterung 35mm
Ideal 8000 PSK mit Rahmenverbreiterung 35mm

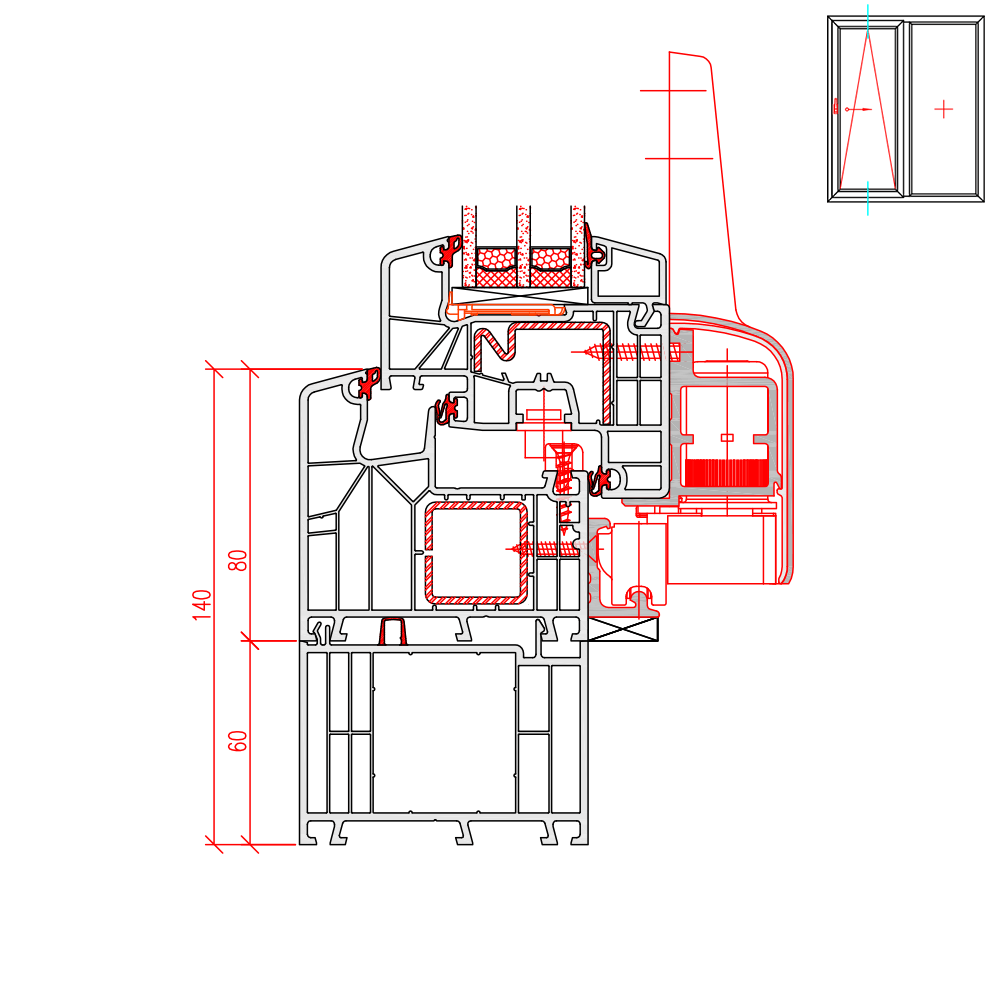

Ideal 8000 PSK mit Rahmenverbreiterung 60mm
Ideal 8000 PSK mit Rahmenverbreiterung 60mm
Ideal 8000 PSK mit Rahmenverbreiterung 100mm
Ideal 8000 PSK mit Rahmenverbreiterung 100mm

Rollladen

Ideal 8000 PSK mit Aufsatzrollladen Top Mini 210
Ideal 8000 PSK mit Aufsatzrollladen Top Mini 210
Ideal 8000 PSK mit Aufsatzrollladen Top Duo 240
Ideal 8000 PSK mit Aufsatzrollladen Top Duo 240

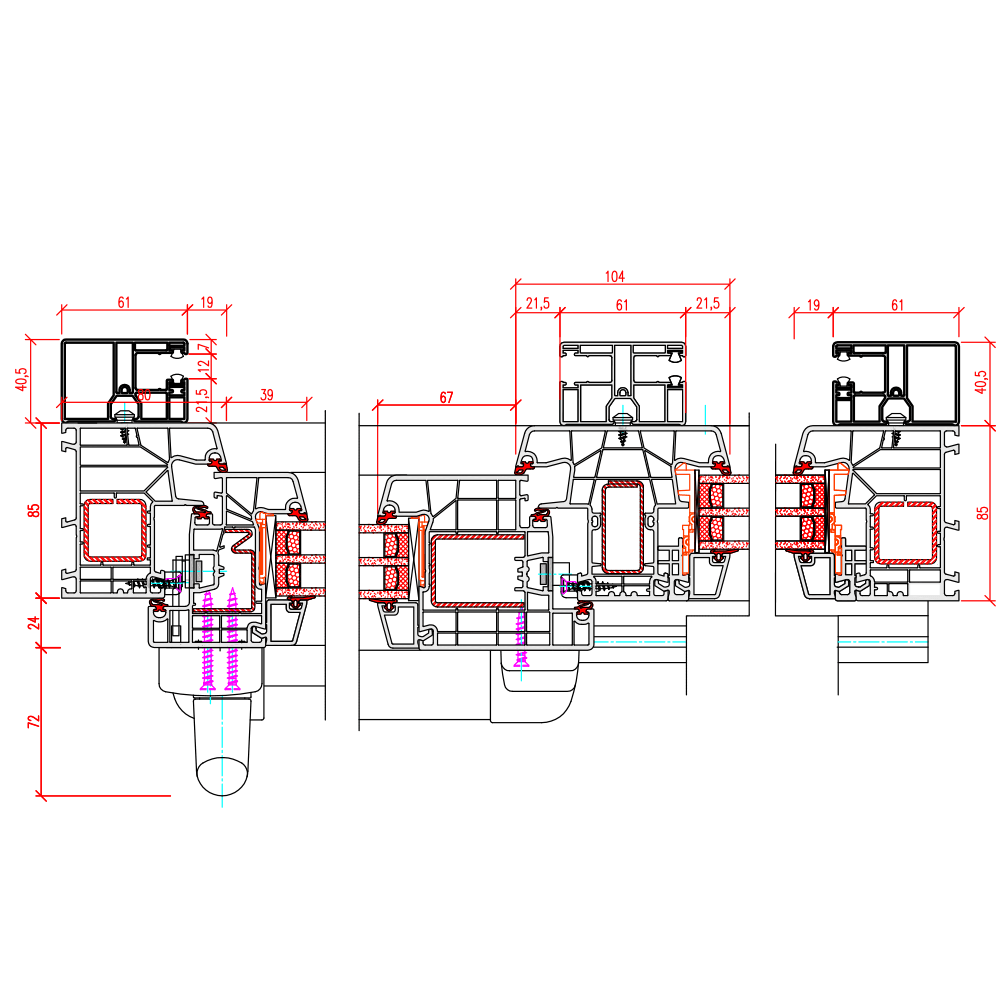

Ideal 8000 PSK Aufsatzrollladen Horizontalschnitt
Ideal 8000 PSK Aufsatzrollladen Horizontalschnitt
Ideal 8000 PSK mit Vorbaurollladen NOVA
Ideal 8000 PSK mit Vorbaurollladen NOVA

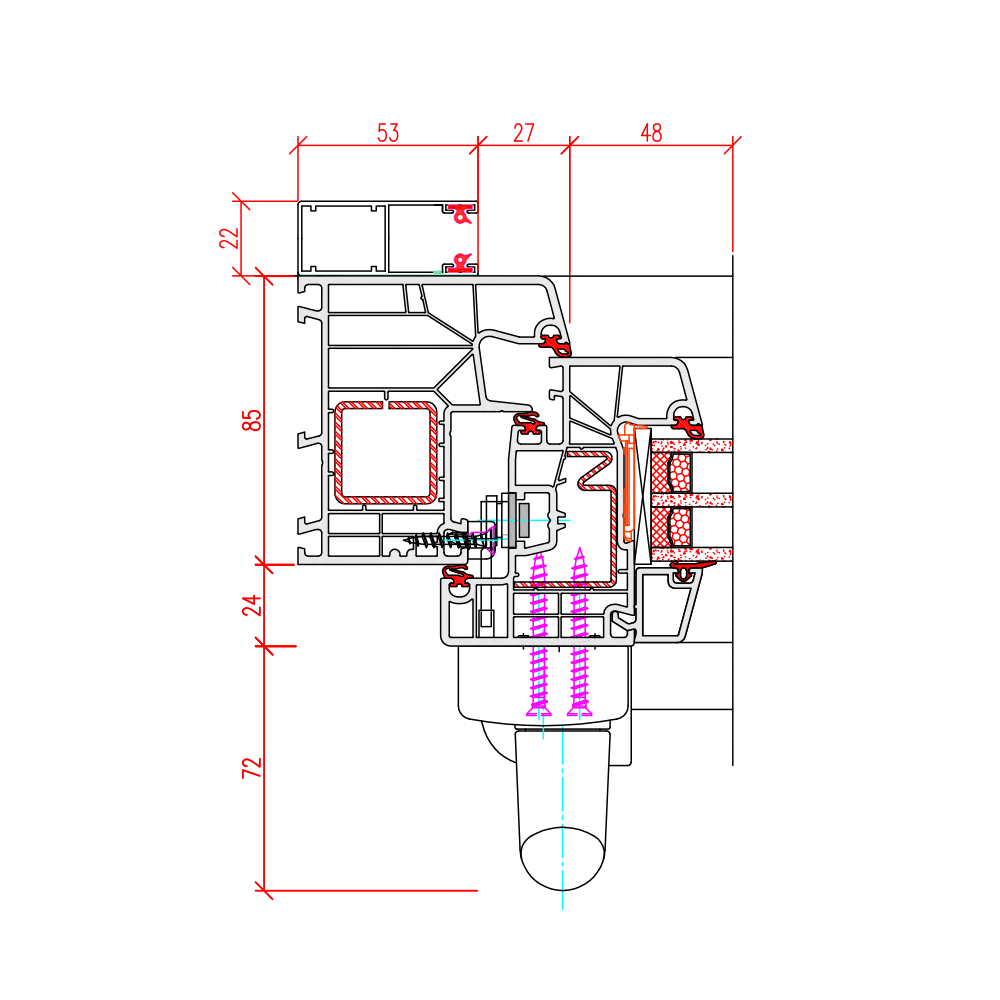

Ideal 8000 PSK mit Vorbaurollladenschiene
Ideal 8000 PSK mit Vorbaurollladenschiene

Zum Seitenanfang

Bitte beachten Sie, dass es sich hierbei um Standardzeichnungen handelt. Wenn Sie vor dem Bestellvorgang genau wissen möchten, welche Profile, Modelle und Bauteile verbaut werden, kontaktieren Sie bitte unseren Kundenservice unter 0711 860 600 oder per E-Mail an info@fensterversand.com. Unsere Experten helfen Ihnen gerne bei der Konfiguration und beantworten Ihre Fragen zu unseren Produkten.
